Vivemos um momento de calor histórico no Brasil e no mundo. Com as temperaturas batendo recordes, saber como instalar ar condicionado deixou de ser apenas um diferencial e tornou-se uma necessidade básica, tanto para o conforto da sua família quanto para quem deseja lucrar alto prestando serviços.
Se você chegou até aqui, provavelmente está buscando o passo a passo detalhado para realizar essa instalação. Seja você um eletricista querendo ampliar seu leque de serviços ou alguém curioso sobre o processo, este guia foi desenhado para ser o mais completo possível.
Porém, antes de pegarmos nas ferramentas, um aviso honesto: instalar um ar condicionado Split envolve elétrica, alvenaria e princípios de termodinâmica. É um trabalho que exige precisão.
🥵 O calor não espera!
Se ao ler este guia você perceber que não tem as ferramentas ou o tempo necessário, não arrisque perder a garantia do seu aparelho. Encontre agora um instalador qualificado e avaliado perto de você.
Ferramentas Indispensáveis para Instalar Ar Condicionado
Diferente de instalar um ventilador, o ar condicionado exige um kit de ferramentas específico de refrigeração. Tentar improvisar aqui é a receita certa para vazamentos de gás futuros. Baseado no procedimento padrão, você precisará de:
- Cortador de tubos: Para ajustar o tamanho da tubulação de cobre sem amassar.
- Escariador: Para limpar as rebarbas internas do cano após o corte.
- Flangeador: A ferramenta mais importante para garantir a conexão perfeita.
- Chaves de boca e Inglesa: Para o aperto das porcas.
- Serra Copo com Vídea: Para perfurar a parede.
- Furadeira e Parafusadeira: Para fixar os suportes.
- Manifold e Bomba de Vácuo: (Essenciais para a desidratação do sistema, que abordaremos nos cursos avançados).
Se você tem interesse em dominar todas essas ferramentas e se tornar um profissional requisitado, o caminho mais rápido é através da qualificação:
👉 Conheça a Área de Climatização e Cursos da Engehall

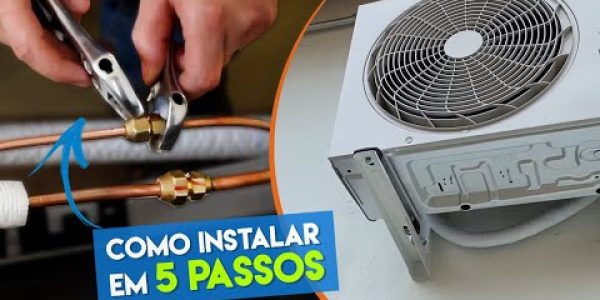

05 PASSOS Detalhados para Começar a Instalar Ar Condicionado
Abaixo, detalhamos o processo técnico exibido em nosso vídeo prático. Acompanhe a lógica de uma instalação segura e eficiente.
Passo 1: Preparação da Infraestrutura de Refrigeração
O primeiro passo de qualquer instalação de sucesso começa no chão, antes mesmo de tocar na parede. É preciso preparar a infraestrutura que conectará a unidade interna (evaporadora) à externa (condensadora).
Isso consiste basicamente em medir, cortar e isolar os tubos de cobre. No vídeo, utilizamos um cortador de tubos de precisão para separar pedaços de aproximadamente 3 metros. Essa medida não é aleatória: a maioria dos fabricantes exige um comprimento mínimo de tubulação para garantir que o fluido refrigerante complete seu ciclo corretamente, evitando danos ao compressor.
Lembre-se: o cobre deve ser manuseado com cuidado para não dobrar ou vincar, o que obstruiria a passagem do gás.
Passo 2: Instalação da Unidade Externa (Condensadora)
O segundo passo foca no lado de fora do ambiente. Precisamos instalar o suporte da condensadora. Geralmente, utilizamos duas “mãos francesas” reforçadas.
Para fixar essas mãos francesas na parede externa, a melhor opção é o uso de chumbadores parabolt. Diferente das buchas comuns, o parabolt oferece uma fixação mecânica extremante resistente, capaz de suportar o peso e a vibração constante do motor do ar condicionado sem afrouxar com o tempo.
Passo 3: Fixação da Evaporadora e Furação da Parede
Voltando para o lado de dentro (o quarto ou sala), medimos a altura correta. É crucial deixar cerca de 15 a 20 centímetros de distância do teto para que a máquina consiga “puxar” o ar quente do ambiente e fazer a troca térmica.
Fixamos o suporte metálico da evaporadora utilizando buchas com abas e parafusos Philips, garantindo o nivelamento perfeito para evitar vazamento de água.
O Segredo do Furo na Parede:
Na hora de vazar a parede para passar a tubulação, dreno e cabos, o instalador (no caso, o João) usa uma serra copo. O detalhe técnico que faz toda a diferença aqui é a inclinação. O furo deve ser feito ligeiramente inclinado para baixo (de dentro para fora). Isso impede que, em dias de chuva forte com vento, a água entre pela tubulação e cause infiltrações na parede do cliente.
Passo 4: O Flangeamento (A Alma da Instalação)
Entramos agora no terceiro e mais delicado passo: a conexão dos tubos. É aqui que a maioria dos amadores erra.
Primeiro, passamos o cabo de comando (cabo PP) que fará a comunicação elétrica entre as máquinas. Em seguida, preparamos o tubo de cobre:
- Escariar: O Luis usa um escariador para limpar a parte interna do tubo cortado, removendo rebarbas que poderiam se soltar e danificar o compressor.
- Cortar a ponta da máquina: A evaporadora vem pressurizada de fábrica (com nitrogênio). Ao cortar a ponta do tubo da máquina, você ouvirá o barulho da despressurização. Isso é um bom sinal de que não há vazamentos na serpentina nova.
- Fazer a Flange: Colocamos a porca no tubo e encaixamos o flangeador. Ao apertar, o aparelho molda a ponta do cobre em forma de funil. Essa superfície precisa ficar lisa, espelhada e sem rachaduras.
Uma flange mal feita é garantia de vazamento de gás em poucos meses. Por isso, usamos o alicate de pressão e chaves adequadas para dar o aperto final com precisão, garantindo a vedação metal com metal.
Passo 5: Isolamento Térmico e Acabamento Final
O quarto passo é isolar tudo rigorosamente. A tubulação de ar condicionado trabalha em temperaturas muito baixas e, em contato com o ar quente, ela condensa (sua). Se não houver isolamento, essa água vai pingar dentro da parede ou do forro de gesso.
A máquina já vem com um pedaço de manta térmica, que unimos à espuma dos tubos usando fita plástica (a famosa silver tape ou similar). Mas o acabamento profissional vai além:
A importância da Fita de PVC com proteção UV:
Sobre o isolamento, aplicamos uma fita de PVC branca. Sem ela, o sol “come” a espuma de isolamento em menos de dois anos, deixando o cobre exposto e destruindo a eficiência do aparelho. Usar essa fita impacta diretamente na durabilidade e na garantia do seu serviço.
Por fim, conectamos a mangueira cristal no dreno e finalizamos a montagem, prendendo a máquina no suporte da parede.
Quer se aprofundar e virar um especialista?
O que mostramos aqui é a base. Para aprender sobre cálculo de BTUs, elétrica dedicada, vácuo no sistema e manutenção, você precisa de um método estruturado.
🏆 Clique aqui e conheça o Melhor Curso de Ar Condicionado do mercado
Por que contratar um profissional pode ser mais barato?
Muitas pessoas tentam instalar sozinhas para economizar, mas acabam gastando o triplo. Ferramentas como bomba de vácuo e manômetros são caras, e um erro simples, como uma flange rachada, pode liberar todo o gás refrigerante (que custa caro para repor).
Além disso, fabricantes de ar condicionado só validam a garantia legal se a instalação for feita seguindo as normas técnicas, muitas vezes exigindo nota de serviço.
Se você prefere a tranquilidade de um serviço garantido, utilize a tecnologia a seu favor.
QUERO ORÇAMENTO SEM COMPROMISSO
Dúvidas Frequentes sobre Instalação
Posso usar a tubulação antiga para um ar novo?
Depende. Se o ar antigo utilizava um gás diferente (como o R22) e o novo usa R410a ou R32, é necessário fazer uma limpeza química rigorosa ou, o ideal, trocar a tubulação para evitar contaminação do óleo do compressor.
Preciso de um disjuntor exclusivo para o ar condicionado?
Sim! O ar condicionado é um equipamento de potência considerável. Ligá-lo na mesma tomada da TV ou do computador pode sobrecarregar a fiação, gerando aquecimento e risco de incêndio. A norma NBR 5410 exige circuito exclusivo.
O que acontece se eu não fizer vácuo na instalação?
O vácuo serve para retirar a umidade de dentro dos tubos. Se ficar umidade lá dentro, ela se mistura com o gás e o óleo, formando ácidos que corroem o compressor por dentro, reduzindo drasticamente a vida útil do aparelho.
