Você sabia que instalar uma tomada dupla pode ser simples, mas exige alguns cuidados para garantir a segurança da instalação elétrica? Este artigo vai mostrar como instalar uma tomada dupla, seguindo métodos profissionais e sempre com a preocupação de atender às normas da NBR 14136, que padroniza tomadas e plugs no Brasil. Aqui, você encontrará três formas diferentes de fazer essa instalação, desde a mais tradicional até técnicas avançadas usando conectores. Vamos lá?
Como instalar tomada dupla (preparação e normas NBR)
Instalar uma tomada dupla exige atenção desde a preparação até a execução. Antes de tudo, é indispensável seguir a NBR 14136, norma da ABNT que padroniza tomadas e plugs no Brasil. De acordo com essa norma, o cabo neutro deve ser ligado no borne da esquerda, enquanto o cabo fase deve ser conectado no borne da direita. Por fim, o cabo terra sempre ocupa o borne central. Assim, respeitar esse padrão evita acidentes e garante que a instalação funcione de maneira segura.
> Conheça o Curso de Eletricista Gratuito da Engehall.
Materiais e ferramentas indispensáveis para instalar tomada dupla
Para realizar a instalação corretamente, você vai precisar de:
- Tomada dupla padrão NBR 14136;
- Cabos elétricos de 2,5mm² (fase, neutro e terra);
- Chave Phillips;
- Alicate decapador ou universal;
- Luvas isolantes;
- Disjuntor dimensionado de acordo com a carga do circuito.
⚡ Dica profissional: antes de iniciar qualquer procedimento, desligue sempre o disjuntor geral. Esse é o primeiro passo para evitar riscos de choque elétrico.

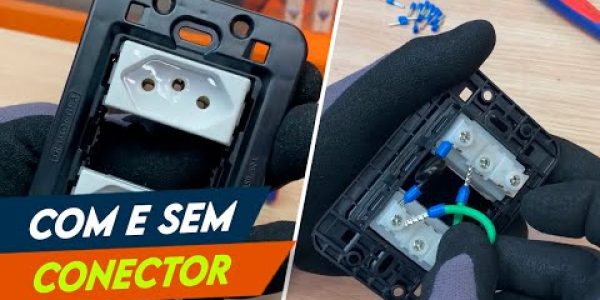

3 maneiras de instalar tomada dupla corretamente
Existem diferentes formas de instalar uma tomada dupla, cada uma com vantagens e particularidades. O importante é escolher o método que garanta segurança elétrica, organização e esteja de acordo com a NBR 14136.
A seguir, você confere três técnicas utilizadas por profissionais: da derivação mais simples até o uso de conectores modernos, como os WAGO.
Método 1 – Derivação direta do borne da tomada
A primeira maneira de instalar uma tomada dupla é derivando os cabos diretamente do borne da tomada original. Esse método é prático e rápido, mas exige atenção especial à organização dos fios para evitar sobreaquecimento e falhas de contato.
Passo a passo:
- Desligue o disjuntor geral para garantir segurança.
- Corte pequenos rabichos de aproximadamente 10 cm dos cabos de fase, neutro e terra.
- Prense os terminais nas extremidades dos cabos com o alicate crimpador.
- Conecte os rabichos nos bornes correspondentes da primeira tomada: fase à direita, neutro à esquerda e terra no borne central.
- Ligue a outra extremidade dos rabichos nos bornes da segunda tomada, mantendo firmeza e organização.
Esse método garante uma instalação funcional, mas a qualidade dos materiais e o cuidado na conexão são fundamentais para evitar curto-circuitos e aumentar a durabilidade da instalação.
Método 2 – Emenda de derivação antes dos bornes
Outra forma de instalar uma tomada dupla é utilizando a emenda de derivação antes de conectar os cabos nos bornes. Esse método oferece maior estabilidade e facilita a proteção dos fios, já que permite reforçar a isolação com fita isolante.
Passo a passo:
- Desligue o disjuntor geral para iniciar o trabalho com segurança.
- Corte rabichos de fase, neutro e terra, preparando as extremidades com o alicate crimpador.
- Decape cerca de 5 cm dos cabos principais que chegam até a caixa de passagem.
- Una cada rabicho ao respectivo cabo principal, formando as emendas de derivação.
- Isole bem as emendas com fita isolante, cobrindo totalmente as partes expostas.
- Conecte as pontas livres dos rabichos nos bornes das duas tomadas.
Essa abordagem aumenta a segurança da instalação elétrica, já que reduz o risco de fios soltos ou mal conectados. Além disso, garante que a tomada dupla suporte melhor o uso contínuo, evitando falhas no sistema.
Método 3 – Usando conectores WAGO
O terceiro método para instalar uma tomada dupla é o mais moderno e prático: utilizar conectores WAGO. Esses dispositivos substituem a fita isolante e garantem uma emenda firme, segura e bem organizada. Além disso, facilitam futuras manutenções, já que permitem a desconexão rápida dos cabos.
Passo a passo:
- Desligue o disjuntor geral antes de iniciar qualquer procedimento.
- Corte e decape rabichos de fase, neutro e terra, deixando as extremidades preparadas.
- Insira os rabichos e os cabos principais nos conectores WAGO, garantindo firmeza na fixação.
- Conecte as outras extremidades dos rabichos diretamente nos bornes das tomadas, respeitando o padrão da NBR 14136.
Por isso, esse método é o mais indicado para quem busca eficiência e durabilidade. Além disso, os conectores WAGO proporcionam uma instalação de tomada dupla mais limpa, sem excesso de fita isolante, e aumentam a segurança elétrica, especialmente em locais sujeitos à umidade.
Você conhece o dispositivo DR? Ele serve para salvar vidas em caso de choques elétricos e fugas de carga. Leia sobre ele em nosso blog clicando aqui.
Tipos de instalação de tomada dupla mais comuns
Além dos métodos principais de derivação e emenda, existem situações específicas em que o usuário busca entender como instalar uma tomada dupla em diferentes contextos. Nesse sentido, é importante destacar as variações mais frequentes. Por isso, a seguir vamos explorar os casos mais comuns.
Como instalar tomada dupla com interruptor
Esse tipo de instalação combina a tomada dupla com um interruptor no mesmo módulo. É comum em quartos e salas, onde a praticidade de acender a luz e ligar aparelhos no mesmo ponto elétrico facilita o uso. O princípio da instalação é o mesmo, mas é necessário respeitar a separação dos circuitos de iluminação e tomadas, garantindo que cada um tenha a proteção adequada.
Como instalar tomada dupla de 20 amperes
Em ambientes que exigem maior carga elétrica, como cozinhas ou áreas de serviço, pode ser necessário utilizar uma tomada dupla de 20A. Nesse caso, os cabos precisam ter bitola maior, geralmente 4 mm², e o disjuntor deve ser dimensionado para suportar a corrente elétrica sem risco de aquecimento excessivo.
Quer saber mais sobre tomadas de 20A ou se o uso de EXTENSÕES de 10 e 20A é PROIBIDO? Então não deixe de conferir nosso conteúdo completo sobre o assunto.
Como instalar tomada dupla com USB
As tomadas duplas com entrada USB se popularizaram em residências e escritórios, oferecendo praticidade para carregar dispositivos móveis. A instalação segue o mesmo padrão da NBR 14136, mas é importante verificar a qualidade do produto e garantir que ele esteja homologado, evitando sobrecargas e falhas.
Como instalar tomada dupla de 220V
Em algumas regiões do Brasil, a rede elétrica pode ser de 220V. Nesse caso, a instalação da tomada dupla precisa seguir a mesma lógica, mas respeitando a tensão nominal do sistema. O cuidado principal é identificar corretamente os cabos fase e neutro antes de realizar as conexões, sempre utilizando cabos dimensionados de acordo com a carga.
Por que aprender a instalar tomada dupla?
Aprender a instalar uma tomada dupla vai além da economia em pequenas reformas. Além disso, esse conhecimento aumenta a segurança da instalação elétrica, valoriza o imóvel e ainda pode abrir portas para quem deseja atuar profissionalmente na área.
Do ponto de vista prático, saber instalar corretamente evita improvisos perigosos, como emendas mal feitas ou o uso de cabos inadequados. Assim, a instalação se mantém segura e eficiente. Caso contrário, esses erros podem causar aquecimento dos fios, falhas nos equipamentos e até incêndios.
Além disso, dominar esse tipo de instalação dá mais autonomia para resolver problemas simples do dia a dia. No entanto, é importante destacar: quando surgirem dúvidas ou situações mais complexas, o mais seguro é contar com um eletricista profissional.
E se você deseja ir além e transformar esse conhecimento em profissão, o próximo passo é investir na sua formação. Nesse contexto, a Engehall oferece cursos completos de eletricista, que vão desde a base até técnicas avançadas de instalação, manutenção e segurança. Dessa forma, a oportunidade se torna ideal para quem quer atuar no mercado de elétrica com confiança e certificação.
👉 Clique aqui e conheça agora os Cursos de Eletricista da Engehall!
A importância de seguir a NBR 14136
A instalação de uma tomada dupla pode parecer simples, mas só é segura quando feita de acordo com as normas técnicas. A NBR 14136 é a responsável por padronizar tomadas e plugs no Brasil, garantindo compatibilidade e proteção tanto para os equipamentos quanto para os usuários.
Respeitar essa norma significa reduzir riscos de choques elétricos, sobrecarga e curtos-circuitos. Além disso, demonstra cuidado profissional e responsabilidade, características valorizadas no mercado de elétrica.
Na prática, dominar a NBR 14136 e outras normas, como a NBR 5410, é um diferencial que separa amadores de profissionais qualificados. Justamente por isso, esse é o tipo de conhecimento que os cursos da Engehall entregam, sempre com foco na aplicação prática.
Curso de Eletricista: o caminho para a profissionalização
Quem deseja atuar no setor elétrico precisa não apenas de prática, mas também de formação sólida. Por isso, os cursos da Engehall foram desenvolvidos para quem busca aprender desde o básico até técnicas avançadas, sempre com conteúdo atualizado e certificado de conclusão reconhecido no mercado.
Ao se matricular, você terá a oportunidade de aprender:
- Instalações residenciais e comerciais;
- Dimensionamento correto de cabos, tomadas e disjuntores;
- Normas técnicas, incluindo NBR 14136 e NBR 5410;
- Procedimentos de segurança que todo eletricista deve aplicar.
Além disso, os cursos são totalmente online, permitindo que você estude no seu ritmo e se prepare para conquistar novas oportunidades.
👉 Conheça agora os Cursos de Eletricista da Engehall e dê o próximo passo na sua carreira!
Conclusão
Instalar uma tomada dupla de forma correta exige atenção, técnica e respeito às normas brasileiras. Como vimos ao longo do artigo, existem diferentes métodos para realizar a instalação, desde a derivação direta até o uso de conectores modernos como o WAGO. Em todos os cenários, a segurança deve ser prioridade absoluta.
Seja para realizar pequenas manutenções em casa ou para ingressar de vez na profissão, investir em conhecimento faz toda a diferença. Por isso, convidamos você a conhecer os Cursos de Eletricista da Engehall e aprender com quem entende do assunto.
👉 Clique aqui e comece agora a sua jornada como eletricista profissional com a Engehall!
