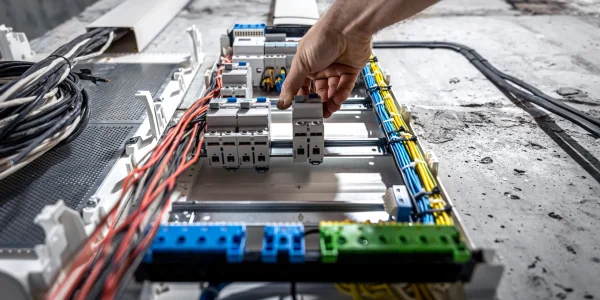

No conteúdo exclusivo de hoje vou te ensinar como dimensionar o disjuntor geral e garantir a proteção elétrica correta em instalações residenciais. Vamos aproveitar para discutir sobre fator de demanda, queda de tensão e a diferença crucial entre sistemas 127V e 220V.
Você está preparado para se tornar um eletricista profissional diferenciado e parar de “chutar” o valor do disjuntor?
Quer se tornar um Eletricista Profissional Certificado?
Domine a elétrica residencial e comercial do zero e conquiste seu espaço no mercado.
Mas antes de te mostrar todos os passos do cálculo, é importante lembrar o quanto a norma NR10 é fundamental na rotina de trabalho. Inclusive, saber o que é um disjuntor e suas normas pode ser o seu grande diferencial no mercado.
Então, vamos ao que interessa?
Tabela de Dimensionamento de Disjuntores (Estimativa)
Muitos profissionais buscam uma tabela de dimensionamento de disjuntores para referência rápida. A tabela abaixo apresenta uma estimativa baseada em faixas de potência comuns para residências.
Atenção: Esta tabela não substitui o cálculo detalhado que ensinaremos a seguir.
| Potência Total Instalada (aprox.) | Tensão da Rede | Corrente Estimada | Disjuntor Sugerido | Cabo Mínimo (Referência) |
| Até 5.000 Watts | 127V (Mono) | ~40A | 40A ou 50A | 6mm² ou 10mm² |
| Até 5.000 Watts | 220V (Bifásico) | ~22A | 25A ou 32A | 4mm² ou 6mm² |
| De 5.000W a 10.000W | 127V (Mono) | ~80A | 80A | 16mm² ou 25mm² |
| De 5.000W a 10.000W | 220V (Bifásico) | ~45A | 50A | 10mm² |
| Acima de 12.000W | 220V/380V | Cálculo Trifásico | Requer Projeto | Requer Projeto |
Nota: Para saber qual cabo usar com precisão, consulte nossa tabela de cabos elétricos completa.
Qual o primeiro passo para Dimensionar Disjuntor Geral?
O primeiro passo real para saber como dimensionar disjuntor geral de um quadro elétrico é realizar o levantamento da potência total instalada (Levantamento de Cargas). Você deve somar a potência de todos os equipamentos que existirão na casa.
Vamos utilizar um exemplo prático de uma residência. Suponha que, após o projeto, temos os seguintes circuitos:
- Iluminação: 1.080 VA
- Tomadas de Uso Geral (Sala/Quartos): 1.270 VA
- Tomadas da Cozinha (TUE): 2.000 VA (x 4 tomadas) = 8.000 VA
- Micro-ondas: 1.556 VA
- Chuveiro Elétrico: 5.500 VA
- Tomadas da Área de Serviço: 1.270 VA
(Nota: Valores ilustrativos para fins didáticos).
Somando todas essas potências, chegamos a uma Potência Total Instalada de aproximadamente 18.676 VA.
Trabalhe com Segurança: Curso de NR-10
Não arrisque sua vida. Esteja em dia com as normas de segurança e evite acidentes elétricos.
Como fazer o Cálculo total da Corrente?
Para descobrir a amperagem, usamos a Lei de Ohm básica:
Corrente (A) = Potência (VA) / Tensão (V)
Porém, aqui entra o “pulo do gato”. Não podemos simplesmente somar tudo e dividir, pois nem tudo fica ligado ao mesmo tempo. Se fizéssemos isso, o disjuntor seria enorme e o custo dos cabos inviável. É aqui que entra o Fator de Demanda.
O Segredo: Como aplicar o Fator de Demanda
O fator de demanda é um índice (menor que 1) que ajusta a carga à realidade de uso.
No nosso exemplo, usaremos como base a Tabela da Cemig. Vamos separar as cargas:
1. Iluminação e Tomadas TUG:
- Soma das potências: ~11.620 VA
- Fator de demanda (Tabela): 0,44 (exemplo para essa faixa de potência)
- Demanda Calculada: 11.620 x 0,44 = 5.112 VA
2. Cargas Específicas (Chuveiro, Micro-ondas, Forno):
- Soma das potências: ~7.056 VA
- Fator de demanda (Equipamentos de aquecimento/termostato): Pode variar entre 0,70 a 1,0 dependendo da quantidade. Vamos adotar 0,80 para o exemplo.
- Demanda Calculada: 7.056 x 0,80 = 5.644 VA
Potência Total Demandada: 5.112 + 5.644 = 10.756 VA
Agora sim, aplicamos a tensão. Vamos considerar uma rede 220V:
Corrente = 10.756 VA / 220 V = 48,8 Amperes
Com este resultado de 48,8A, nossa proteção geral comercial mais próxima seria um Disjuntor de 50 Amperes.
💡 Você sabia? Disjuntor de 50 Amperes suporta quantos Watts?
Esta é uma dúvida muito comum. Baseado no cálculo acima:
- Em 220V, um disjuntor de 50A suporta aproximadamente 11.000 Watts.
- Em 127V (110V), o mesmo disjuntor suportaria apenas cerca de 6.350 Watts.
A Diferença Vital: Disjuntor Geral 127V vs 220V
Muitos eletricistas erram aqui. Perceba no cálculo acima que usamos 220V. Se essa mesma casa fosse alimentada em 127V (conhecido popularmente como 110V), o cálculo mudaria drasticamente:
Corrente = 10.756 VA / 127 V = 84,6 Amperes
Olha a diferença!
- Em 220V: Usaríamos um disjuntor bipolar de 50A e cabos de 10mm².
- Em 127V: Precisaríamos de um disjuntor de 90A ou 100A e cabos de 25mm² ou mais!
Dica extra: Você sabe se é possível usar dois disjuntores monopolares no lugar de um bipolar? Confira nosso artigo sobre o tema.
Por isso, em regiões 127V, é muito comum que a concessionária exija entrada bifásica ou trifásica para residências com chuveiros e ar-condicionado, para dividir as cargas e diminuir a corrente.
Queda de Tensão: O inimigo invisível
Não basta calcular a corrente. Se o quadro de distribuição estiver muito longe do padrão de entrada (mais de 20 ou 30 metros), o fio esquenta e a tensão “cai” no caminho.
A fórmula simplificada para verificar a seção do cabo pela queda de tensão é:
S = (I x L x √3) / (58 x ΔV%) (para trifásico/bifásico equilibrado)
Onde:
- I: Corrente (48,8A)
- L: Distância (ex: 30 metros)
- ΔV: Queda admissível (geralmente 4% do terminal medidor até o quadro).
Se o cálculo da queda de tensão indicar um cabo de 16mm², mas o cálculo da corrente (Ampacidade) aceitava 10mm², você deve sempre escolher o MAIOR cabo. A segurança vem em primeiro lugar.
Dica de Ouro: Proteção contra Choques
O disjuntor geral protege a instalação contra sobrecarga e curto-circuito (protege o patrimônio). Mas o que protege a sua família contra choques elétricos?
Ao montar o quadro, é obrigatório instalar também o Disjuntor DR (Diferencial Residual). Ele atua junto com o disjuntor geral. Entenda a diferença entre Disjuntor e DR aqui.
Conclusão
Agora, saber como dimensionar disjuntor geral ficou mais claro, certo? Lembre-se:
- Levante as cargas.
- Aplique o Fator de Demanda.
- Divida pela tensão correta (127V ou 220V).
- Verifique a queda de tensão e a bitola dos cabos.
Com o disjuntor e os cabos definidos, o próximo passo é colocar a mão na massa. Quer aprender a montar o quadro na prática? Temos um guia completo sobre como interligar o quadro de distribuição.
