Saber como fazer aterramento em uma residência garante segurança elétrica e reduz riscos de choque. Muitas pessoas acreditam que o segredo está apenas na quantidade de hastes, mas a NBR 5410 deixa claro que a equipotencialização é ainda mais importante.
Por isso, neste artigo, você vai aprender de forma prática como fazer aterramento em uma casa simples, seguindo cada etapa com segurança.
O que é equipotencialização e por que ela é mais importante?
Muita gente pensa que a resistência do aterramento deve estar sempre abaixo de 10 ohms. No entanto, esse número não é obrigatório. O que realmente importa é a equipotencialização.
Ou seja, equipotencializar significa interligar todos os elementos metálicos da instalação em um único ponto: o BEP – Barramento de Equipotencialização Principal. Dessa forma, todo o sistema mantém o mesmo potencial e evita choques perigosos.
Leia também:
- Padrão de Entrada de Energia: Como dimensionar do Jeito Fácil
- Equipotencialização: O que é? (Importância e como Funciona)
- Equipotencialização BEP dentro do QDC?
Quantas hastes usar no aterramento?
A norma não define uma quantidade mínima de hastes. Entretanto, como a resistividade do solo brasileiro varia muito, a boa prática recomenda pelo menos 2 ou 3 hastes.

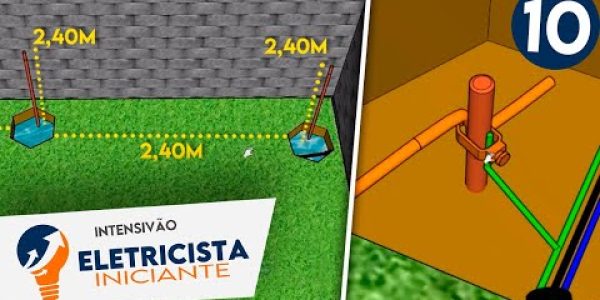

No exemplo prático, usamos 3 hastes alta camada em cobre, cada uma com 2,40m de comprimento. Além disso, é necessário respeitar a distância mínima entre elas, que deve ser equivalente ao próprio comprimento da haste.
Como instalar as hastes de aterramento
Para facilitar a instalação, é essencial umidificar o solo. Você pode usar um martelete com ponteira ou, caso o solo esteja mais macio, uma marreta simples.
- A primeira haste deve ficar na caixa de passagem, onde os cabos do padrão seguem até o QDC.
- As demais hastes podem ser colocadas em caixas de inspeção, mantendo sempre a distância correta.
Assim, o sistema se torna uniforme e mais eficiente.
Ligação dos cabos ao sistema de aterramento
Segundo a tabela 51 da NBR 5410, o cabo responsável por interligar as hastes deve ser de cobre nu com 50mm². Portanto, você deve conectar esse cabo às hastes utilizando grampos metálicos, que garantem firmeza e condução adequada.
Hoje também existem conectores modernos, com múltiplos pontos de aperto. Eles aumentam a segurança do contato e tornam o serviço mais confiável.
Além disso, o condutor de cobre nu deve ficar enterrado diretamente no solo, atuando como eletrodo de aterramento horizontal.
Conexão com o Quadro de Distribuição (QDC)
Depois de interligar as hastes, é hora de levar o aterramento até o QDC. Nesse caso, como o quadro foi dimensionado para 63A e usa cabos de fase de 16mm², o cabo de terra também precisa ter 16mm², conforme a tabela 58 da NBR 5410.
Resumindo, siga esta regra prática:
- Entre hastes → 50mm² nu
- Até o QDC → 16mm² verde
Assim, você garante conformidade com a norma e evita riscos.
TN-S ou TN-C: Qual sistema escolher?
O sistema TN-C permite economizar cabos, já que neutro e terra seguem juntos em um único condutor (PEN). Contudo, no padrão da concessionária, o aterramento do neutro é funcional. Isso significa que ele mantém a tensão o mais próximo possível de zero.
Já o sistema TN-S funciona como aterramento de segurança, ou seja, ele protege pessoas contra choques e evita a queima de aparelhos, oferecendo um caminho seguro para correntes de fuga.
Portanto:
- TN-C: mais econômico, mas exige cautela.
- TN-S: mais seguro e recomendado em instalações residenciais.
A própria NBR 5410 orienta a interligação dos dois sistemas, garantindo proteção e equipotencialização.
FAQ: Como Fazer Aterramento
1. Quantas hastes de aterramento são necessárias?
A norma não exige um número mínimo. Entretanto, recomenda-se instalar 2 ou 3 hastes para compensar a variação do solo.
2. Qual cabo devo usar para conectar as hastes?
O ideal é utilizar cobre nu de 50mm², conforme a NBR 5410.
3. Posso adotar o sistema TN-C em vez do TN-S?
Sim, é possível. Porém, o TN-S é mais seguro e indicado para residências.
4. Preciso medir a resistência do aterramento?
Sim, a medição é importante. Embora não exista um valor único obrigatório, o teste garante que o sistema esteja funcionando corretamente.
5. O que é mais importante: aterramento ou equipotencialização?
A equipotencialização é o ponto central, porque mantém todos os elementos metálicos no mesmo potencial e aumenta a segurança.
Conclusão
Agora você já sabe como fazer aterramento em uma casa simples do jeito certo. Quando utiliza hastes adequadas, cabos dimensionados corretamente e aplica a equipotencialização, você garante segurança elétrica para pessoas e equipamentos.
