Disjuntor DR – TUDO O QUE VOCÊ PRECISA SABER!

Escrito por Marlon Pascoal
Engenheiro Eletricista e Especialista em Segurança do Trabalho
CREA-MG 172.438/D  |  Atualizado em Agosto/2026

Disjuntor DR é o nome de mercado para o dispositivo que desliga o circuito ao detectar fuga de corrente, protegendo pessoas contra choque elétrico. Na prática, existem duas peças diferentes com esse apelido: o IDR, que só atua na fuga de corrente, e o DDR, que soma essa proteção à do disjuntor comum, contra sobrecarga e curto-circuito. Escolher entre eles, definir a sensibilidade e acertar o número de polos é o que separa uma instalação protegida de uma que só parece protegida.

IDR, DDR ou DR: qual é qual

Esta é a confusão que mais gera compra errada, e ela existe porque as três siglas são usadas como se fossem sinônimos. Não são, e a diferença é simples quando organizada assim:

DR é o nome da família, de Dispositivo Diferencial Residual. Ele designa qualquer equipamento que atue por corrente de fuga. Dentro dessa família existem dois membros, e é entre eles que você escolhe na loja.

A coluna da direita é a que resolve a compra. O IDR sozinho não protege o circuito contra sobrecarga nem curto-circuito, então ele nunca vai sozinho: precisa de um disjuntor a montante. O DDR dispensa esse disjuntor, porque acumula as duas funções, ocupa menos espaço no quadro e custa mais.

Quando alguém pede “um disjuntor DR” na loja, quase sempre está querendo um IDR. E quando alguém diz “meu DR”, está falando genericamente da proteção contra fuga, sem distinguir qual das duas peças tem no quadro.

Tipos de DR: AC, A, B e F

Além de IDR ou DDR, existe uma segunda classificação, indicada por uma letra na frente do aparelho. Ela diz que formato de corrente de fuga o dispositivo consegue enxergar, e isso mudou de importância nos últimos anos.

Por que isso importa hoje e não importava tanto antes: uma residência de vinte anos atrás tinha lâmpada incandescente, geladeira e chuveiro, tudo carga que gera fuga em corrente alternada pura. O tipo AC dava conta.

Uma casa atual tem fonte chaveada em quase toda tomada, iluminação em LED, ar-condicionado inverter e, cada vez mais, painel solar e carregador de carro. Esses equipamentos podem produzir fuga em formatos que o tipo AC simplesmente não enxerga. Ele não desarma, e o morador acredita estar protegido.

A regra prática: o tipo A cobre bem a maior parte das instalações residenciais atuais e a diferença de preço em relação ao AC é pequena. Onde houver inversor de frequência, geração solar ou recarga de veículo elétrico, o tipo do dispositivo precisa ser verificado junto ao fabricante do equipamento, porque a exigência costuma vir do manual dele.

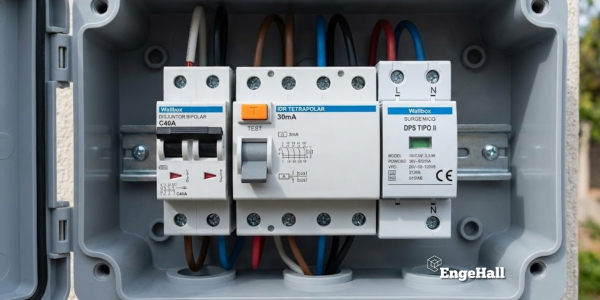

Monopolar, bipolar ou tetrapolar

Aqui existe uma diferença em relação ao disjuntor comum que confunde bastante: o DR precisa monitorar todos os condutores vivos do circuito, incluindo o neutro. É por isso que não existe DR monopolar de verdade.

Repare que o circuito monofásico, aquele de fase e neutro que no disjuntor comum usa um monopolar, no DR pede um bipolar. A razão é o princípio de funcionamento: ele compara o que entra com o que volta, e para isso o neutro precisa passar por dentro dele. Se o neutro ficar de fora, a conta não fecha e o dispositivo desarma sem que exista fuga alguma.

Esse é o erro de montagem número um do DR. Sobre a diferença entre polos no disjuntor comum, que segue outra lógica, veja 2 disjuntores monopolares ou um bipolar.

Como escolher o DR: os dois números que importam

Todo DR traz dois valores estampados na frente, em unidades diferentes, e trocá-los é a origem de boa parte dos erros de especificação.

Sensibilidade: para proteção de pessoas, o valor é 30 mA, chamado de alta sensibilidade. É o limite ligado à fisiologia humana, acima do qual a corrente que atravessa o corpo pode provocar fibrilação. Valores de 100 mA, 300 mA e 500 mA são de baixa sensibilidade e servem para proteção patrimonial contra incêndio: eles não protegem pessoas em contato direto.

Corrente nominal: a regra é que ela seja igual ou superior à do disjuntor que protege o mesmo circuito. Um DR de 25 A atrás de um disjuntor de 40 A é um gargalo: o DR aquece e falha antes de o disjuntor perceber qualquer coisa.

Um DR geral ou vários por circuito?

Uma regra de montagem vale para os três arranjos: cada DR precisa do seu próprio barramento de neutro. Se o neutro de um circuito protegido retornar pelo barramento de outro DR, o desarme é certo e não haverá fuga nenhuma para encontrar. O passo a passo está em como montar um quadro de distribuição.

DR para chuveiro

O chuveiro é o circuito de maior corrente da casa e fica no ambiente de maior risco de choque. Não por acaso, é o primeiro item da lista de obrigatoriedade da NBR 5410.

• Sensibilidade: 30 mA, sem exceção. É proteção de pessoa.
• Corrente nominal: igual ou superior à do disjuntor do chuveiro. Para um disjuntor de 40 A, um DR de 40 A ou 63 A.
• Polos: bipolar, tanto em 127V (fase e neutro) quanto em 220V (duas fases).
• Tipo: o chuveiro é carga resistiva pura, então o tipo AC atende. Se o mesmo DR cobrir também tomadas com eletrônicos, prefira o tipo A.

Um ponto que gera muita reclamação: nem todo chuveiro convive bem com DR. Modelos antigos, com resistência em contato direto com a água, podem apresentar fuga natural suficiente para desarmar o dispositivo, principalmente quando a resistência já está gasta. Nesses casos o DR não está com defeito: ele está avisando que existe corrente indo para a água. A solução é trocar o chuveiro, não remover a proteção.

O dimensionamento do disjuntor que acompanha esse circuito está em qual disjuntor para chuveiro usar, e o aterramento, que trabalha junto com o DR, em como aterrar o chuveiro.

Onde o DR é obrigatório

A ABNT NBR 5410, na seção 5.1.3.2.2, exige DR de alta sensibilidade nos seguintes circuitos, tanto em residências quanto em edificações não residenciais:

• 🚿 Pontos de utilização em locais com banheira ou chuveiro.
• 🏡 Tomadas em áreas externas à edificação.
• 🔌 Tomadas internas que possam alimentar equipamentos no exterior.
• 🧺 Cozinhas, copas, lavanderias, áreas de serviço, garagens e demais dependências molhadas ou sujeitas a lavagem.

A exigência existe desde a versão de 1997 da norma. A cobertura pode ser feita por ponto de utilização, por circuito ou por grupo de circuitos, o que dá flexibilidade ao projeto.

Instalando DR em instalação antiga

Instalação nova é fácil. O desafio real é o quadro antigo, montado sem previsão de DR, onde o dispositivo recém-instalado desarma sem parar e o cliente conclui que “esse tal de DR não presta”.

Ele presta. Ele está encontrando fugas que já existiam e ninguém sabia. Antes de instalar, três verificações evitam esse desgaste:

1. Avalie a organização do quadro

Quadro sem identificação, com disjuntores mal dimensionados e fiação emaranhada não comporta um DR. Nesse cenário, a proposta correta ao cliente é reformar o quadro primeiro. Instalar o DR antes disso é transferir um problema antigo para o seu nome.

2. Verifique a isolação dos circuitos

Caixas de passagem no piso sem vedação, com água acumulada, e emendas mal executadas são o padrão em instalação antiga. A isolação nesses pontos costuma estar comprometida, gerando fuga contínua. Um alicate amperímetro na escala de miliamperes mostra a situação real antes de qualquer compra.

3. Não use DR geral em instalação que você não executou

Em instalação de terceiros, prefira DRs separados por circuito ou por grupo. Se houver fuga em um ponto, só aquele trecho desliga, e a localização do problema fica muito mais simples. Um DR geral numa instalação desconhecida transforma cada desarme numa investigação da casa inteira.

DR sem neutro ou sem aterramento: funciona?

DR sem neutro

Funciona, mas só numa situação específica: quando o circuito protegido é alimentado apenas por tensões entre fases, como cargas bifásicas ou trifásicas sem neutro. Aí não existe neutro para monitorar e o dispositivo trabalha normalmente.

Em carga monofásica, de fase e neutro, é o contrário: se o neutro não passar por dentro do DR, ele identifica a corrente de retorno como se tivesse desaparecido e desarma imediatamente. Não é defeito, é o princípio de funcionamento agindo corretamente sobre uma montagem errada.

DR sem aterramento

O DR continua funcionando sem aterramento, e é por isso que ele é tão recomendado em instalações antigas que não têm terra. Mas existe uma diferença importante no momento em que ele atua.

Sem aterramento, a carcaça de um equipamento com falha fica energizada e permanece assim, silenciosamente, até alguém encostar. O corpo da pessoa vira o caminho da corrente até a terra, e só então o DR percebe a fuga e desliga. Ele evita a morte, mas o choque acontece.

Com aterramento, a corrente escoa pelo condutor de proteção assim que a falha surge. O DR desarma naquele instante, e ninguém precisou tocar em nada. Os dois se complementam, como explicamos em como fazer o aterramento residencial.

O DR não fica armado nem com tudo desligado

Essa é a situação que mais trava eletricista em campo: o quadro está todo desligado, inclusive o disjuntor geral, e mesmo assim o DR não permanece armado.

Quando isso acontece, a fuga não está em nenhum circuito de fase, e sim no condutor neutro. Como o neutro dos circuitos continua conectado ao barramento mesmo com os disjuntores desligados, a fuga permanece ativa. O teste que confirma isso é desconectar do barramento apenas o cabo neutro que vem do DR: se ele armar, o problema está no neutro da instalação.

No canal da Engehall no YouTube: o passo a passo para localizar a fuga quando o DR não fica armado nem com a instalação inteira desligada.

Para os demais casos de desarme, com causas mais comuns e o roteiro completo de diagnóstico, veja DR desarmando: como encontrar a fuga de corrente.

Central de Dúvidas sobre Disjuntor DR

Qual a diferença entre DR e IDR?

DR é o nome da família, Dispositivo Diferencial Residual, e designa qualquer equipamento que atue por corrente de fuga. IDR, Interruptor Diferencial Residual, é o membro dessa família que atua somente na fuga, sem proteger contra sobrecarga e curto-circuito. Quando alguém pede um “disjuntor DR” na loja, geralmente está querendo um IDR.

Qual a diferença entre IDR e DDR?

O IDR protege apenas contra fuga de corrente e precisa de um disjuntor a montante para cobrir sobrecarga e curto-circuito. O DDR, Disjuntor Diferencial Residual, reúne as duas proteções no mesmo módulo e dispensa esse disjuntor. O DDR ocupa menos espaço no quadro, custa mais e é menos comum nas lojas.

DR tipo A ou tipo AC: qual usar?

O tipo AC detecta fuga em corrente alternada senoidal e atende cargas resistivas como chuveiro e torneira elétrica. O tipo A detecta também corrente contínua pulsante, produzida por fontes chaveadas, LED e eletrodomésticos com eletrônica embarcada, que são a maioria numa casa atual. Para uso residencial geral, o tipo A é a escolha mais segura, com diferença pequena de preço.

DR monopolar ou bipolar?

Não existe DR monopolar de uso corrente, porque o dispositivo precisa monitorar todos os condutores vivos, incluindo o neutro. Circuito monofásico, de fase e neutro, usa DR bipolar. Circuito bifásico, de duas fases, também usa bipolar. Circuito trifásico com neutro usa tetrapolar.

Qual a amperagem do disjuntor DR?

As correntes nominais mais comuns são 25 A, 40 A, 63 A e 100 A. A regra é que a corrente nominal do DR seja igual ou superior à do disjuntor que protege o mesmo circuito. Um DR de corrente menor que a do disjuntor vira gargalo e aquece antes de o disjuntor atuar.

Qual sensibilidade de DR usar?

Para proteção de pessoas, 30 mA, chamada de alta sensibilidade, que é a exigida pela NBR 5410 nos circuitos obrigatórios. Valores de 100 mA, 300 mA e 500 mA são de baixa sensibilidade e servem apenas para proteção patrimonial contra incêndio, sem proteger pessoas em contato direto.

Posso usar um único DR para toda a instalação?

Pode, e a norma permite. O inconveniente é que qualquer fuga, em qualquer ponto, desliga a casa inteira, e localizar a origem exige testar circuito por circuito. Em residências pequenas com instalação nova costuma ser aceitável. Em instalações antigas ou de terceiros, o arranjo por grupo de circuitos é bem mais prático.

O DR vem antes ou depois do disjuntor?

O DR fica depois do disjuntor geral e antes dos disjuntores dos circuitos que ele protege. A ordem importa porque o IDR não tem proteção própria contra curto-circuito, então precisa estar coberto por um disjuntor a montante.

O DR funciona sem neutro?

Funciona quando o circuito protegido é alimentado apenas por tensões entre fases, como cargas bifásicas ou trifásicas sem neutro. Em carga monofásica, de fase e neutro, o neutro precisa passar por dentro do DR. Se ficar de fora, ele desarma imediatamente, mesmo sem existir fuga.

O DR funciona sem aterramento?

Funciona, e por isso é muito recomendado em instalações antigas sem terra. A diferença está no momento da atuação: sem aterramento, a carcaça com falha fica energizada até alguém tocar nela, e o DR só desarma depois que a corrente passou pela pessoa. Com aterramento, ele atua assim que a falha surge.

Qual DR usar no chuveiro?

Bipolar, com sensibilidade de 30 mA e corrente nominal igual ou superior à do disjuntor do chuveiro. Para um disjuntor de 40 A, um DR de 40 A ou 63 A. O tipo AC atende, já que o chuveiro é carga resistiva, mas se o mesmo DR cobrir tomadas com eletrônicos, o tipo A é preferível.

Por que o DR desarma sozinho?

Ele não desarma sem motivo. Se está desarmando, existe fuga de corrente na instalação. As causas mais comuns são isolação danificada, emendas mal feitas, umidade em caixas de passagem, equipamentos com defeito e chuveiro com resistência gasta. Outra causa frequente é erro de montagem: neutro do circuito protegido retornando pelo barramento de outro DR.

O DR não arma nem com tudo desligado. O que fazer?

Nessa situação a fuga está no condutor neutro, que permanece conectado ao barramento mesmo com os disjuntores desligados. Para confirmar, desconecte do barramento apenas o cabo neutro que vem do DR e tente rearmá-lo. Se ele armar, o problema está no neutro da instalação e a investigação segue por ali.

Onde o disjuntor DR é obrigatório?

Pela NBR 5410, em circuitos que servem locais com banheira ou chuveiro, tomadas em áreas externas, tomadas internas que possam alimentar equipamentos no exterior, e pontos em cozinhas, copas, lavanderias, áreas de serviço, garagens e demais dependências molhadas. Desde 2026, a NR-10 exige o DR nos mesmos circuitos, acrescentando as tomadas de corrente em geral de até 32 A.
