Você confia na proteção do seu quadro de distribuição, mas já parou para pensar no que realmente acontece lá dentro quando ocorre um problema elétrico? Muitos eletricistas conhecem a teoria, mas poucos viram a “mágica” acontecendo a olho nu.
Quer se tornar um Eletricista Profissional Certificado?
Domine a elétrica residencial e comercial do zero e conquiste seu espaço no mercado.
Para tirar essa dúvida, nós da Engehall resolvemos fazer um experimento prático (e perigoso): abrimos a lateral de um disjuntor e simulamos um curto-circuito real para mostrar o mecanismo interno atuando.
O resultado é impressionante e didático. Assista ao vídeo abaixo e depois confira a explicação técnica detalhada.

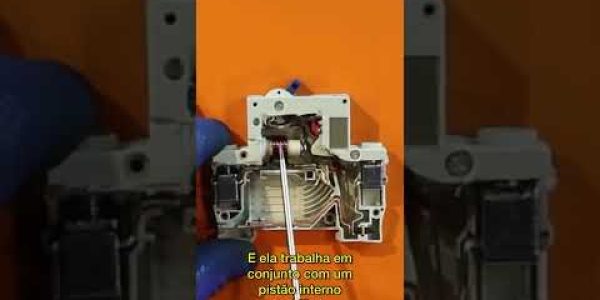

Vídeo: O que acontece dentro do Disjuntor?
Entendendo o Mecanismo: Termomagnético
O disjuntor que usamos na maioria das instalações residenciais é do tipo termomagnético. O nome já entrega o jogo: ele possui duas formas distintas de proteção que atuam em conjunto para garantir a segurança da instalação.
Como visto no vídeo, existem dois componentes principais lá dentro:
1. Proteção Térmica (Contra Sobrecarga)
Sabe aquela chapinha metálica que mostramos no vídeo? Ela se chama lâmina bimetálica. Ela é responsável por proteger os cabos contra o aquecimento excessivo (sobrecarga).
Como funciona: Quando você liga muitos equipamentos e a corrente ultrapassa o limite do disjuntor por um tempo prolongado, essa chapa começa a esquentar. Como ela é feita de dois metais diferentes, ela se dilata e começa a curvar. Ao se entortar, ela empurra o gatilho mecânico e desarma o disjuntor.
Esse processo não é instantâneo, ele leva um tempo (baseado na curva do disjuntor), permitindo pequenos picos de partida de motores, por exemplo.
Trabalhe com Segurança: Curso de NR-10
Atenção: Nunca tente abrir um disjuntor energizado. Esteja em dia com as normas de segurança e evite acidentes elétricos.
2. Proteção Magnética (Contra Curto-Circuito)
A segunda parte é a bobina (aquele enrolamento de cobre) que trabalha em conjunto com um pistão interno metálico. Esta é a proteção contra curtos-circuitos.
Como funciona: O curto-circuito é um evento violento e instantâneo. A corrente sobe a níveis altíssimos em milissegundos. Quando isso acontece, cria-se um campo magnético forte e repentino dentro da bobina. Esse campo magnético “puxa” ou movimenta o pistão com força, que bate no mecanismo de desarme e derruba a chave na hora.
É por isso que, no vídeo, você vê o disjuntor desarmando “no susto. A proteção magnética não espera esquentar; ela age para evitar danos maiores e incêndios.
Atenção: Não repita isso em casa
Realizamos este teste em ambiente controlado e com equipamentos de proteção. Ao abrir a carcaça de um disjuntor, você remove a câmara de extinção de arco voltaico (a peça que “apaga” a faísca). Isso torna o componente perigoso e inutilizável.
Agora que você sabe como ele funciona por dentro, fica mais fácil entender a importância de saber dimensionar o disjuntor geral corretamente, não é?
