Entender como distribuir eletrodutos é um dos primeiros desafios de quem está começando na elétrica. Afinal, essa etapa é fundamental para que os cabos percorram toda a obra de forma organizada, alimentando os pontos de energia com segurança e eficiência.
Por isso, neste guia vamos mostrar, de forma simples e didática, como distribuir eletrodutos em lajes, paredes e pisos, respeitando a norma NBR 5410 e adotando boas práticas que fazem diferença no dia a dia da obra.
O que diz a norma sobre como distribuir eletrodutos
A NBR 5410 apresenta 18 itens que orientam tanto a escolha quanto a instalação de eletrodutos. Alguns merecem destaque, pois impactam diretamente no projeto:
Item 6.2.11.1.1: proíbe improvisos. É vedado o uso de materiais que não sejam comercializados como eletroduto. Em outras palavras: nada de mangueira de jardim nas suas instalações.
Item 6.2.11.1.2: exige que os eletrodutos sejam não propagantes de chama, aumentando a segurança contra incêndios.
Item 6.2.11.1.3: determina que, em instalações embutidas, só sejam aceitos eletrodutos capazes de suportar os esforços típicos da construção. Isso significa que o tipo de duto deve variar de acordo com a aplicação: laje, parede ou piso.
Tipos de eletrodutos mais comuns
Amarelo: utilizado em paredes.
Laranja: reforçado, ideal para lajes.
PEAD (Polietileno de Alta Densidade): usado em pisos e trechos diretamente enterrados no solo.
⚠️ Atenção: mesmo que o cálculo da taxa de ocupação permita, nunca use eletrodutos menores que ¾ de polegada. Tubos muito finos atrapalham a passagem dos cabos e dificultam futuras manutenções.
Como distribuir eletrodutos a partir do quadro de distribuição
Quando pensamos em como distribuir eletrodutos na obra, o ponto de partida deve ser sempre o QDC (Quadro de Distribuição de Circuitos). A partir dele, organizamos os circuitos que vão alimentar os diferentes pontos da instalação.
Primeiros passos na distribuição
Alimentação dos pontos específicos – chuveiro, caixinhas de teto e equipamentos de uso dedicado.
Iluminação e tomadas – geralmente atendidas com eletrodutos de ¾ de polegada.
Circuitos de maior demanda – como o chuveiro, que costuma exigir duto de 1 polegada.
Além disso, quando for interligar o medidor ao QDC, o cálculo pode indicar duto de 1 ¼ polegada. Contudo, uma boa prática é instalar um de 1 ½ polegada. A diferença de custo é pequena e evita obstruções no futuro.
Leia também: Eletroduto emtupido? Conheça estratégias que realmente funcionam na desobstrução desse tipo de tubulação.

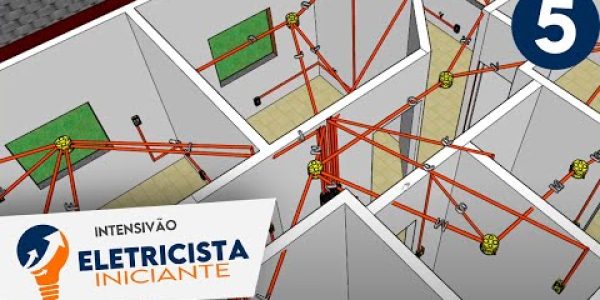

Como distribuir eletrodutos para caixinhas de teto e paredes
As caixinhas de teto devem sempre estar interligadas, pois além de servirem para iluminação, funcionam como pontos de derivação. Dessa forma, é possível organizar melhor a rede de dutos.
Dessas caixinhas, descem os eletrodutos para as caixinhas 4×2 das paredes, que alimentam tomadas, interruptores e arandelas.
Uma prática recomendada é descer com a tubulação da caixinha de teto até o interruptor e depois circular pelo ambiente interligando as tomadas. Esse método economiza cabos, reduz a quantidade de descidas e mantém a instalação limpa.
No entanto, quando não for possível fazer dessa forma, é necessário derivar direto da caixinha do teto para os pontos de tomada. Essa lógica também se aplica em circuitos com cabos mais grossos.
Como distribuir eletrodutos pensando nos circuitos por cômodos
Outra estratégia inteligente é distribuir os eletrodutos já prevendo a divisão de circuitos. Isso facilita a execução e simplifica manutenções futuras.
Na cozinha, é recomendado levar um duto exclusivo para as tomadas, já que a carga costuma ser maior.
Nos quartos, é comum agrupar todas as tomadas em um único circuito
Na sala, a distribuição pode priorizar as caixinhas de teto, que se interligam às demais, otimizando o uso de cabos.
Portanto, ao planejar como distribuir eletrodutos por cômodos, você garante economia de materiais e maior eficiência na instalação.
Conclusão: como distribuir eletrodutos com segurança
Saber como distribuir eletrodutos corretamente é um passo essencial para qualquer eletricista iniciante. Ao respeitar a NBR 5410, escolher os dutos adequados para cada parte da obra e planejar a divisão dos circuitos, você garante uma instalação segura, prática e duradoura.
Em resumo, nunca subestime o papel dos eletrodutos: eles são o caminho que conduz energia a cada ponto do imóvel. Quanto mais bem planejada for essa etapa, mais confiável será todo o sistema elétrico.
