Montagem de quadro de distribuição 5 Macetes

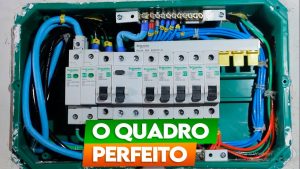

Por exemplo, este é um quadro que montei recentemente no canal. Além disso, caprichei bastante no acabamento, usei muitas técnicas avançadas nessa montagem e, consequentemente, aproveitei para gravar os 5 macetes que vão deixar a montagem do seu QDC ainda mais bonita e profissional!

Primeiramente, começando de trás para frente, o quinto macete que vou ensinar para vocês serve especificamente para quadros de distribuição da marca Tigre, que inclusive é um dos mais encontrados no mercado. Ele vem com esse suporte que tem um lado que serve para disjuntores NEMA e o outro para disjuntores DIN.

Como na maioria dos casos usamos o modelo DIN, eu sempre corto esses dentes que servem para travar os disjuntores NEMA. Dessa forma, isso acaba abrindo mais espaço para passar com os cabos por baixo dos trilhos, facilitando a organização. Por outro lado, quando você instala os trilhos com os dentes, os cabos de fase se entrelaçam neles e isso dificulta um pouco a montagem.

Assista o vídeo de 5 macetes para montagem de quadro de distribuição

⚡️ AULA GRATUITA: Como Fazer Uma Instalação Elétrica Completa do Zero, Com Facilidade, Mesmo que Você Não Seja Um Eletricista Profissional:
➽ Curso de Eletricista Profissional
——

Como montar quadro de distribuição 127V monofásico

Montar um quadro de distribuição pode parecer uma tarefa complexa, especialmente se você está lidando com isso pela primeira vez. Contudo, não se preocupe! Neste artigo, vamos abordar de forma simples e detalhada como realizar essa montagem de maneira segura, eficiente e dentro das normas técnicas. Portanto, se você trabalha no setor elétrico ou está começando na área, este guia certamente irá te ajudar a compreender cada etapa desse processo.

O que é um Quadro de Distribuição?

O quadro de distribuição é, sem dúvida, o coração de qualquer instalação elétrica. É nele que a energia que vem da concessionária é distribuída para os diferentes circuitos de uma residência, prédio comercial ou indústria. Assim, esses quadros são responsáveis por garantir que a energia chegue de maneira organizada e segura a todos os pontos de consumo.

Ele é composto por vários dispositivos, como disjuntores, barramentos, DPS (dispositivo de proteção contra surtos), entre outros. Sua função principal é proteger os circuitos elétricos de sobrecargas e curtos-circuitos, evitando danos aos equipamentos e, consequentemente, prevenindo acidentes.

Passos para a Montagem de um Quadro de Distribuição

Agora que você já sabe o que é um quadro de distribuição, vamos então ao passo a passo para realizar a montagem de forma segura e eficiente.

1. Planejamento da Instalação

Antes de qualquer coisa, o planejamento é essencial. Portanto, é importante analisar o projeto elétrico e identificar quantos circuitos o quadro irá alimentar. O ideal é que cada circuito tenha sua função específica, como iluminação, tomadas, eletrodomésticos, entre outros. Além disso, é fundamental escolher o quadro de distribuição adequado ao projeto, levando em consideração o número de disjuntores necessários e o espaço disponível.

Pergunte-se: Quais são as necessidades energéticas do local? E lembre-se, um bom planejamento certamente evitará problemas futuros.

2. Escolha dos Disjuntores e Proteções

Os disjuntores são os responsáveis por proteger cada circuito contra sobrecargas e curtos-circuitos. Na montagem de um quadro de distribuição, é importante escolher disjuntores compatíveis com a capacidade dos circuitos que você está protegendo.

Para facilitar o seu entendimento, veja na tabela abaixo um exemplo prático de dimensionamento que usamos no vídeo:

Por exemplo, para circuitos de iluminação, geralmente se utiliza disjuntores de 10A. No entanto, para ligações de equipamentos mais potentes, como chuveiros elétricos ou ar-condicionado, os disjuntores precisam ter capacidades maiores. Outro ponto importante é a instalação do DPS, que protege os equipamentos contra surtos elétricos, como os causados por raios.

3. Instalação do Barramento

O barramento é uma barra condutora que distribui a energia entre os disjuntores. Ele deve ser bem fixado no quadro de distribuição e devidamente isolado para evitar qualquer tipo de acidente. Existem barramentos específicos para o neutro, para o terra e para a fase.

Verifique sempre as especificações do fabricante e o tipo de barramento mais adequado para o quadro que você está montando. A instalação correta do barramento é um dos passos mais importantes na montagem do quadro de distribuição, pois garante a segurança e a eficiência da distribuição de energia.

4. Organização dos Cabos

A organização dos cabos dentro do quadro é crucial para garantir uma boa manutenção no futuro e, além disso, evitar sobrecargas. Todos os cabos devem estar devidamente identificados e organizados para facilitar o acesso aos disjuntores e às conexões.

Use abraçadeiras e canaletas para organizar os cabos e evitar que eles se cruzem de maneira desordenada. Cada cabo deve ser ligado ao seu respectivo disjuntor, seguindo rigorosamente o projeto elétrico.

Você pode se perguntar: Como manter todos os cabos organizados e seguros? A resposta está em seguir o padrão de cores dos cabos e manter sempre uma organização visual limpa.

5. Ligação do Neutro e do Terra

O neutro e o terra são dois dos elementos mais importantes em um quadro de distribuição, pois garantem o correto funcionamento e a segurança da instalação elétrica. O cabo neutro deve ser ligado ao barramento de neutro, enquanto o cabo de aterramento vai para o barramento de terra.

Aqui, a norma NR-10 é um guia importante para garantir que a instalação seja feita dentro dos padrões de segurança. Se você ainda não tem essa certificação, recomendo fortemente que conheça o Curso de NR-10 Online da Engehall.

6. Verificação e Testes

Após a montagem do quadro de distribuição, é fundamental realizar uma série de testes para garantir que tudo está funcionando corretamente. Por isso, use um multímetro para verificar as tensões nos barramentos e certifique-se de que não há fuga de corrente ou disjuntores com defeito.

Os testes são essenciais para assegurar que a instalação está dentro dos parâmetros de segurança e funcionando adequadamente.

7. Documentação e Manutenção

Por fim, é importante registrar todas as informações sobre a montagem do quadro de distribuição, como o tipo de disjuntores utilizados, os valores das correntes nominais e qualquer outro dado relevante. Afinal, a documentação adequada facilita futuras manutenções e amplia a vida útil da instalação.

Além disso, é recomendável fazer manutenções periódicas no quadro de distribuição para verificar se os componentes estão em bom estado e se os cabos continuam bem conectados.

Principais Componentes do Quadro de Distribuição

Para entender melhor o processo de montagem, é importante conhecer os principais componentes de um quadro de distribuição:

• Disjuntores: Protegem os circuitos contra sobrecargas e curtos-circuitos.
• DPS: Dispositivo que protege contra surtos elétricos.
• Barramento: Distribui a energia para os circuitos.
• DR (Diferencial Residual): Protege as pessoas contra choques elétricos.
• Relés: Usados em quadros mais complexos para controlar o funcionamento de alguns equipamentos.
• Contatores: Dispositivos de comando elétrico para cargas de maior potência.

Esses são os elementos principais que você encontrará em um quadro de distribuição. Portanto, entender seu papel é essencial para garantir uma montagem adequada.

Perguntas Frequentes sobre Montagem de Quadro de Distribuição

Como escolher o quadro de distribuição ideal para minha residência?
O quadro de distribuição deve ser escolhido com base no número de circuitos da instalação elétrica e nas necessidades energéticas da residência. Ou seja, também é importante verificar o espaço disponível e as proteções necessárias.

É possível montar um quadro de distribuição sem um projeto elétrico?
Embora seja possível, não é recomendado. Portanto. o projeto elétrico é essencial para garantir que a distribuição da energia seja feita de maneira segura e eficiente.

Qual a importância do DPS no quadro de distribuição?
O DPS protege os aparelhos elétricos contra surtos de tensão, como os causados por raios, prevenindo danos aos equipamentos conectados à rede elétrica.

De quanto em quanto tempo devo realizar a manutenção do quadro de distribuição?
Recomenda-se fazer uma inspeção anual no quadro de distribuição para verificar se todos os componentes estão em bom estado de funcionamento.

Posso realizar a montagem do quadro de distribuição sozinho?
Se você tiver conhecimento técnico, é possível realizar a montagem. No entanto, para garantir a segurança e a conformidade com as normas, é recomendado contratar um eletricista qualificado.

O que fazer em caso de sobrecarga no quadro de distribuição?
Se ocorrer uma sobrecarga, o disjuntor correspondente deve desarmar automaticamente. Portanto, é importante identificar a causa da sobrecarga e, se necessário, chamar um profissional para verificar a instalação.

Veja também: Montagem de quadro de distribuição 220V

Conclusão

Em suma, a montagem de quadro de distribuição é um processo essencial para garantir a segurança e a eficiência de uma instalação elétrica. Com planejamento adequado, escolha dos componentes certos e seguindo as normas técnicas, você pode realizar essa tarefa de forma segura. Não se esqueça da importância de realizar manutenções periódicas e documentar todo o processo.
