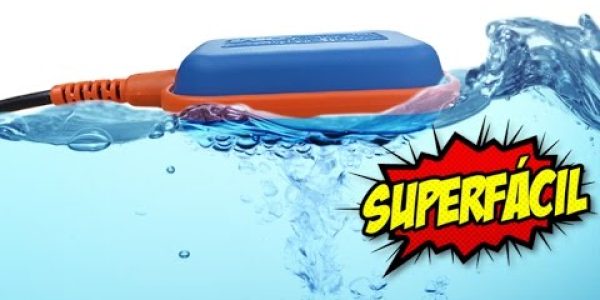

BOIA ELÉTRICA – Como Instalar SUPER FÁCIL 🔧

Nesta página

Marlon Pascoal Pinto
Marlon Pascoal Pinto
Engenheiro Eletricista e de Segurança do Trabalho · CREA-MG 172.438/D · Atualizado em outubro/2026

A boia elétrica, também chamada de chave boia ou boia automática, é um interruptor que liga e desliga a bomba d'água conforme o nível do reservatório. Para instalar, desligue o disjuntor, posicione a boia na caixa d'água e ligue a boia em série com a fase que alimenta a bomba. Se houver cisterna, uma segunda boia na cisterna impede que a bomba funcione sem água.

Quando a água da caixa baixa, a boia liga a bomba. Quando o reservatório enche, ela desliga, evitando desperdício de água e esforço desnecessário do motor. Neste guia você vê como ela funciona, os tipos disponíveis e o passo a passo da ligação em 127V e em 220V.

Boia elétrica para caixa d'água

⚡ Aula gratuita: aprenda a fazer uma instalação elétrica completa do zero com o curso de Eletricista Profissional da Engehall.

Por que instalar a boia elétrica na caixa d'água?

Sem a boia, a bomba pode ligar sem necessidade ou, pior, funcionar a seco, o que superaquece e queima o motor. Com ela, você ganha:

  • Segurança: a bomba não funciona sem água disponível, quando há boia na cisterna;
  • Praticidade: o enchimento do reservatório fica automático;
  • Economia: a bomba trabalha só quando precisa, o que reduz o consumo e aumenta a vida útil.

Na maioria das construções, há uma cisterna ligada à caixa d'água superior, e as boias mantêm o equilíbrio entre os dois reservatórios. Quando a bomba puxa água direto da rede pública, usa-se a boia junto com um fluxostato, um sensor que só deixa a bomba ligar se houver água passando na tubulação.

O que é a boia elétrica e como funciona na prática

A boia elétrica é um sensor de nível: ao flutuar na água, ela muda de posição e abre ou fecha um contato elétrico. Por isso é usada em caixas d'água, cisternas, poços artesianos, tanques e bombas de drenagem.

  • Quando a água baixa, a boia desce e liga a bomba;
  • Quando o reservatório enche, a boia sobe e desliga a bomba.

Quer dominar as instalações residenciais? Confira o guia completo de instalação elétrica residencial.

Tipos de boia elétrica disponíveis no mercado

Cada modelo atende a uma situação. Os principais são:

TipoComo funcionaQuando usar
🔘 Boia de 2 fiosChave que fecha ou abre o circuito conforme o nível. A função, encher ou esvaziar, vem definida pelo fabricanteCaixa d'água residencial, com uma função só
🔀 Boia de 3 fiosUm fio comum e dois fios de saída: um para enchimento e outro para esvaziamentoQuando a mesma boia pode servir na caixa ou na cisterna
🧲 Sensor magnéticoUm flutuador com ímã corre numa haste e aciona o contatoTanques e reservatórios com controle mais preciso
📟 Boia eletrônicaSensores no reservatório e uma central que comanda a bomba, sem peça flutuanteSistemas automatizados e reservatórios com pouco espaço
🧪 Boia de mercúrioModelo antigo, com ampola de mercúrio no contatoHoje substituída por modelos com microchave, por questões ambientais
Três tipos de boia elétrica: de mercúrio, com sensor magnético e de dois fios
Boia elétrica de mercúrio, boia com sensor magnético e o tipo mais comum, a boia elétrica de dois fios.

A cor dos fios muda de fabricante para fabricante. Antes de ligar, confira no manual ou na embalagem qual fio é o comum e qual corresponde a cada função.

Como fazer a instalação da boia elétrica passo a passo

Esquema de ligação da boia elétrica na caixa d'água e na cisterna

1. Prepare a instalação com segurança

Desligue o disjuntor do circuito da bomba e confirme com o multímetro que não há tensão nos fios. Confira também se a boia suporta a tensão (127V ou 220V) e a corrente da bomba, informadas na placa do motor e na embalagem da boia.

2. Posicione a boia na caixa d'água

Prenda o cabo da boia na borda da caixa ou em um suporte, de forma que ela flutue livre, sem encostar nas paredes, na tubulação ou na boia mecânica da entrada de água. Nos modelos com contrapeso, a distância entre o contrapeso e a boia define em que nível a bomba liga e desliga.

3. Faça a ligação elétrica

A boia sempre entra em série no caminho da energia até a bomba. Veja como fica em cada situação:

SituaçãoComo ligar
⚡ Uma boia, 127VFase do disjuntor em um fio da boia, outro fio da boia na bomba. Neutro direto na bomba
⚡⚡ Uma boia, 220V bifásicoUma fase passa pela boia e a outra vai direto na bomba. Disjuntor bipolar no circuito
🔗 Duas boias (caixa e cisterna)As duas boias em série no mesmo condutor: a bomba só liga se a caixa estiver baixa e a cisterna tiver água
🔌 Bomba com corrente acima da boiaA boia comanda a bobina de um contator, e o contator liga a bomba

Instalação com duas boias (caixa e cisterna)

Com cisterna e caixa d'água interligadas, use duas boias ligadas em série no mesmo condutor. A boia da caixa d'água deve estar na função de enchimento, que fecha o contato quando o nível baixa. A boia da cisterna deve estar na função de esvaziamento, que só fecha o contato quando há água. Assim, a bomba só liga quando a caixa precisa de água e a cisterna tem água para mandar.

Instalação com uma única boia (só caixa d'água)

Sem cisterna, a ligação é mais simples: a fase que vem do disjuntor passa pela boia e segue para a bomba. Em 127V, a boia fica na fase, nunca no neutro. Em 220V bifásico, uma fase passa pela boia e a outra vai direto, com disjuntor bipolar protegendo o circuito.

4. Teste o funcionamento

Religue o disjuntor e acompanhe um ciclo completo: com a caixa baixa, a bomba deve ligar; com a caixa cheia, deve desligar. Se a bomba for de corrente maior que a suportada pela boia, a boia deve comandar um contator, e não a bomba diretamente.

🐶 Prefere que um eletricista faça a instalação?

O Meu Ajudante conecta quem precisa de serviço com quem sabe fazer o trabalho bem feito.

Cuidados essenciais ao instalar a boia

  • Use ferramentas e materiais de qualidade: fios, conectores e boias de procedência duvidosa comprometem a instalação;
  • Siga a NBR 5410: circuito próprio para a bomba, com disjuntor dimensionado e, de preferência, disjuntor DR;
  • Proteja contra umidade: emendas com conector adequado, bem isoladas e fora do alcance da água;
  • Faça manutenção preventiva: confira de tempos em tempos se a boia flutua livre e se o cabo não está ressecado.

Em instalações com cisterna, bombas maiores ou sistemas industriais, conte com um eletricista qualificado.

Marlon Pascoal Pinto
Opinião do especialistaMarlon Pascoal Pinto · CREA-MG 172.438/D

“Caixa d'água junta água e eletricidade no mesmo lugar, então a emenda é o ponto crítico. Use conector adequado, isole bem e deixe a emenda fora do alcance da água. E lembre: a boia só liga e desliga a bomba, ela não protege nada. Quem protege o circuito é o disjuntor, e quem protege as pessoas é o DR.”

Conclusão: a boia vale a pena?

Sim. A boia elétrica automatiza o abastecimento, protege a bomba contra o funcionamento a seco e evita desperdício de água e energia, seja numa instalação simples, só com a caixa d'água, seja num sistema completo com cisterna.

Se preferir que um profissional faça o serviço, veja como encontrar um eletricista perto de você.

Opinião da Engehall

A boia é um dos primeiros automatismos que o eletricista aprende, e também um dos serviços que mais aparecem no dia a dia. Entender a lógica de cada ligação, em vez de decorar a cor dos fios, é o que permite instalar qualquer modelo com segurança.

Perguntas frequentes sobre boia elétrica

Como ligar boia elétrica na bomba?

A boia funciona como um interruptor no caminho da energia até a bomba. Com o disjuntor desligado, ligue a fase que vem do disjuntor em um fio da boia e o outro fio da boia na bomba. O neutro vai direto para a bomba. Em 127V, a boia deve sempre ficar na fase, nunca no neutro.

Como ligar boia elétrica em 220V?

Em 220V bifásico, a boia interrompe uma das fases e a outra fase vai direto para a bomba. Use disjuntor bipolar para proteger o circuito e confira se a boia suporta a tensão e a corrente da bomba. Lembre que, com a bomba parada, uma das fases continua energizada: desligue o disjuntor antes de qualquer manutenção.

Como ligar boia elétrica com disjuntor?

O caminho é quadro, disjuntor, boia e bomba. O disjuntor protege o circuito e deve ser dimensionado para a bomba. Como a caixa d'água é um local úmido, também é recomendado proteger o circuito com DR.

Qual a diferença entre boia elétrica e boia eletrônica?

A boia elétrica é uma chave mecânica que flutua na água e abre ou fecha o circuito conforme o nível. A boia eletrônica, ou controle de nível eletrônico, usa sensores instalados no reservatório e uma central que comanda a bomba, sem peça flutuante.

Preciso de duas boias?

Se a bomba puxa água de uma cisterna, sim: uma boia na caixa d'água comanda o enchimento e outra na cisterna impede que a bomba funcione sem água. Se a bomba puxa direto da rede, sem cisterna, usa-se uma boia na caixa d'água junto com um fluxostato.

Como regular a boia elétrica?

Nas boias de cabo com contrapeso, a distância entre o contrapeso e a boia define em que nível a bomba liga e desliga. Quanto maior essa distância, maior a diferença entre os dois níveis. Ajuste com o disjuntor desligado e teste o funcionamento depois.
