INCRÍVEL: ALICATE com FERRAMENTA EXTRA!!!

ALICATE com FERRAMENTA EXTRA? Que papo é esse?

“Fala, meus queridos”! Sejam muito bem-vindos a mais uma dica bacana da Engehall!

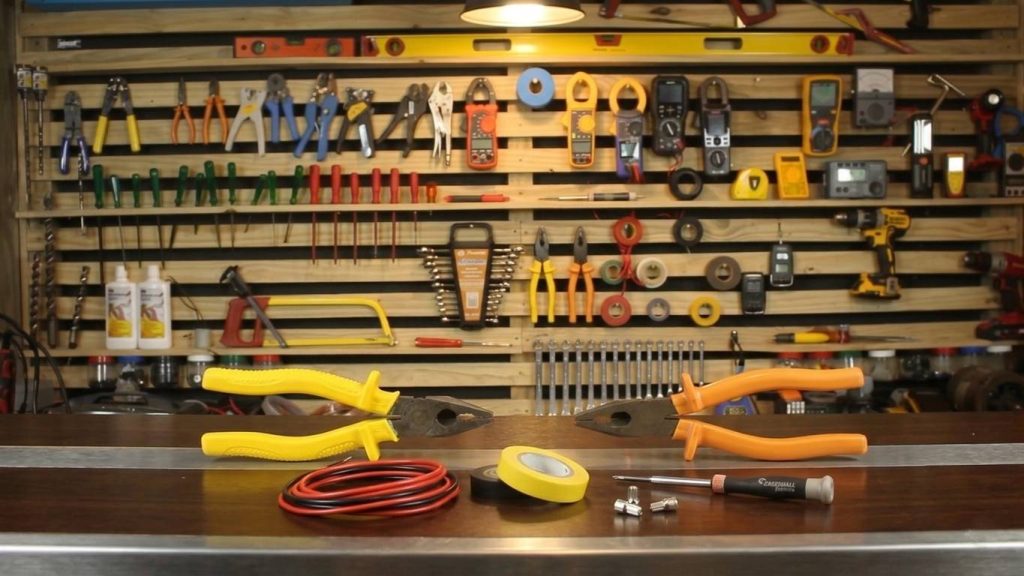

Tenho aqui comigo dois alicates universais. Aparentemente são iguais! Porém tem uma pequena diferença em um modelo que temos aqui que facilita muito a vida do Eletricista: Esse em questão é específico para eletricistas!

Quer descobrir qual é esse pequeno detalhe?

Continue lendo este texto até final e veja o qual incrível este alicate de corte universal com ferramenta extra é!

Aproveita também para conhecer o treinamento que tem mudado a vida de muita gente! Clique neste LINK para conhecer o NOVO ELETRICISTA PROFISSIONAL. Não perca a chance de mudar a sua vida e a da sua família!

Alicate com ferramenta extra

O que seria esse tal ALICATE com FERRAMENTA EXTRA?

Turma, vamos pegar um alicate universal comum para ilustrar. Ele possui cabo isolado até 1000V, e é feito de cromo vanádio, uma liga de aço bastante resistente. Ele possui a parte de corte, uma parte redonda e outra chata para vários tipos de aperto. Desse padrão vocês já devem ter visto dando sopa por aí.

Agora este cara daqui tem uma coisa a mais que facilita a nossa vida.

alica

Além das partes de apoio e corte, esse aqui tem um prensa terminal logo abaixo da junta do alicate.

Mas aí vem a seguinte pergunta:

Será que a crimpagem de terminais usando esse alicate fica boa?

Como a gente tem vários alicates prensa terminal aqui no estúdio, resolvemos comparar todos eles. Começando, então, pela crimpagem de terminais tubulares ou ilhós, os mais usados na área predial! E ao final faremos um teste de tração para verificarmos a resistência da crimpagem!

Separamos 4 pedaços de cabos e faremos um olhal em uma de suas extremidades. Justamente para que possamos realizar o teste de resistência à tração.

1º Terminal

Primeiro, vamos comprimir um terminal tubular de 2,5mm² usando o alicate catraca específico. Notem que ele faz uma compressão uniforme em todos os lados e praticamente deixa quadrado o terminal.

Isso é bom, pois na hora de conectar em um borne, seja de tomada ou disjuntor, teremos uma área maior de contato da conexão.

Agora, vamos crimpar o mesmo terminal usando o alicate universal com prensa terminal. Notem que ele dá apenas um ponto de aperto, sendo necessário movimentar o terminal no alicate e apertar outras vezes.

A compressão não fica tão uniforme igual ao alicate catraca. Mas precisamos fazer um teste de tração para descobrir se as duas formas cumprem o principal: Manter uma boa conexão elétrica.

Faremos esse teste ao longo da aula.

2º Terminal

Agora iremos comprimir outro tipo de terminal, o modelo pré-isolado. Lembrando que esse modelo pode variar do tipo garfo, forquilha, pino, entre outros.

Primeiro vamos comprimir esse terminal que também é para cabos 2,5mm². Só que usando um alicate catraca apropriado para esse tipo de conexão.

Notem que as mandíbulas do alicate cravam na parte pré-isolada deixando vários pontos de conexão. Isso teoricamente cria um aperto melhor no condutor.

Chegou a vez então de crimpar o terminal pré-isolado usando o alicate universal com prensa terminal. E acontece a mesma coisa! Como ele só tem um ponto de aperto, eu preciso movimentar o terminal dentro do alicate para fazer mais pontos de compressão.

Novamente, a compressão não fica tão uniforme como no alicate catraca. Mas visualmente parece estar bem crimpado sim. Vamos para o teste final, então.

Teste de tração do 1º terminal

Para o teste de tração, conectamos os dois terminais em uma mesma tomada. Não temos um torquímetro para avaliar o aperto no borne. Porém podemos considerar que apertei por igual os dois até o fim do curso deles. Vamos usar uma balança digital para tentar aplicar a mesma força em ambos os terminais.

Primeiro vamos testar o terminal tubular crimpado com o alicate universal. Aplicamos aproximadamente 15kg de força e seguramos por um tempo.

Depois testamos o terminal tubular crimpado com alicate catraca e aplicamos aproximadamente 14 kg de força. Percebemos que nenhum dos dois se soltou.

Teste de tração do 2º terminal

Agora, o teste de tração nos terminais pré-isolados.

Primeiro testamos o terminal pré-isolado crimpado com o alicate catraca. Aplicamos aproximadamente 15 kg de força e seguramos por um tempo.

Depois testamos o terminal pré-isolado crimpado com alicate universal e aplicamos aproximadamente 15 kg de força. Novamente nenhum dos dois terminais se soltaram.

Bom pessoal, o que fica de conclusão pra gente desses testes?

Podemos prensar terminal usando o alicate catraca, mas também o alicate universal com prensa terminal.

Isso vai da condição de cada um. Logicamente eu defendo sempre usar ferramentas profissionais! O acabamento é outra coisa.

Mas se você está começando a carreira agora e ainda não tem condição de investir nesse tipo de ferramenta, você pode começar usando um alicate desse aqui sim.

Você não vai perder serviço porque tem uma ferramenta mais simples ao invés de uma ferramenta 100% adequada. A norma exige que a conexão seja bem feita garantindo continuidade de tração. E pelo nosso teste deu pra ver que dos dois jeitos cumprimos essa recomendação.

A título de curiosidade, dei uma busca na internet. Achei desse modelo universal aqui em torno de 70 Reais, já os modelos de catraca de marcas conhecidas estão acima dos 170 Reais. Tem uma diferença boa de preços aí, não é?

Agora responde pra mim: Você já usou desse alicate universal com prensa terminais? O que você achou dele?

Se você gostou deste conteúdo, nos ajude compartilhando mais essa dica com os seus amigos. Vamos disseminar o conhecimento entre nossos colegas! Afinal, a educação profissional é a principal responsável pelo crescimento de uma área técnica!

Falando sobre educação profissional você já sabe:

A Engehall está entre as empresas que mais capacitam profissionais em todo Brasil. Atualmente são mais de 70 mil alunos formados em todos nossos cursos. Clica neste LINK aqui e dá uma conferida em nosso treinamento O NOVO ELETRICISTA PROFISSIONAL com certificação e venha fazer parte de uma das nossas turmas VIP de alunos!

Continue aprendendo conosco também através das nossas redes sociais. Se inscreva no nosso canal do YouTube! Temos muitos vídeos que podem ajudar você de alguma forma!

Nos vemos em breve, meu querido. Um grande abraço e muito obrigado!
