Quando falamos em segurança nas instalações elétricas, o dimensionamento correto dos disjuntores e cabos é crucial. Um erro comum, mas extremamente perigoso, é o uso de disjuntores com amperagem inadequada para os cabos que protegem. No caso de um disjuntor de 40A conectado a um cabo de 1,5mm², estamos diante de um grave risco à segurança, tanto das instalações quanto das pessoas que as utilizam. Mas por que exatamente isso ocorre? Vamos explorar mais profundamente essa questão.
O Que é um Disjuntor e Qual Sua Função?
Antes de mergulharmos na razão pela qual o uso de um disjuntor de 40A com cabos de 1,5mm² é inadequado, é importante compreender o papel do disjuntor. O disjuntor é um dispositivo de segurança que protege circuitos elétricos contra sobrecarga e curto-circuitos. Ele atua como uma “chave inteligente” que desliga automaticamente quando a corrente elétrica ultrapassa o limite seguro que ele foi projetado para suportar. Ao interromper o fluxo de eletricidade, o disjuntor previne danos aos cabos e aparelhos conectados, além de evitar o risco de incêndios.
Por Que o Disjuntor de 40A Não é Adequado para o Cabo de 1,5mm²?
A relação entre a corrente suportada por um cabo e a capacidade do disjuntor é uma questão de segurança elétrica. O cabo de 1,5mm² é projetado para suportar uma corrente de até aproximadamente 15A, dependendo do método de instalação e das condições ambientais. Já o disjuntor de 40A permite que até 40 amperes fluam pelo circuito antes de interromper a corrente. A discrepância entre essas capacidades significa que o cabo será forçado a suportar uma corrente muito acima de sua capacidade nominal, o que resulta em superaquecimento e potencial fusão do isolamento do cabo.
Conheça o curso gratuito de eletricista da Engehall: Curso de Eletricista Grátuito
Consequências do Mau Dimensionamento: Superaquecimento e Risco de Incêndio
Imagine o seguinte cenário: você liga vários aparelhos em uma tomada protegida por um disjuntor de 40A, mas os cabos que conectam a tomada ao quadro de distribuição são de 1,5mm². A corrente elétrica excede a capacidade dos cabos, e o disjuntor, dimensionado para suportar correntes muito maiores, não desarma. Isso resulta em um aumento na temperatura dos cabos. Se o cabo continuar recebendo mais corrente do que pode suportar, o calor gerado pode derreter o isolamento ao redor do condutor, expondo os fios e criando risco de curto-circuito e incêndio.
Esse tipo de instalação é comum em residências mais antigas ou em instalações improvisadas, onde não se leva em consideração o dimensionamento correto de cabos e disjuntores. Mas o perigo é real e iminente. Superaquecimento, derretimento de condutores e até mesmo incêndios domésticos podem ocorrer quando esse erro é cometido.
Cálculo Correto para o Dimensionamento de Disjuntores e Cabos
Para evitar esses problemas, é necessário seguir as normas técnicas e realizar o dimensionamento correto dos disjuntores e cabos. No Brasil, a NBR 5410 (Norma Brasileira para Instalações Elétricas de Baixa Tensão) estabelece os critérios para o correto dimensionamento de disjuntores, cabos e outros componentes elétricos. De acordo com essa norma, um cabo de 1,5mm² deve ser protegido por um disjuntor que suporte no máximo 15A, o que evita o superaquecimento e garante a segurança da instalação.
O cálculo correto considera fatores como:
- Capacidade de corrente dos cabos.
- Distância entre o quadro de distribuição e os pontos de consumo.
- Condições ambientais (temperatura ambiente e forma de instalação).
Por Que um Cabo Superaquece com um Disjuntor de 40A?
Quando um disjuntor de 40A é usado com um cabo de 1,5mm², o cabo é forçado a transportar mais corrente do que sua capacidade permite. Essa corrente extra causa um aumento significativo de temperatura. A isolação que protege o cabo não foi projetada para suportar essas temperaturas elevadas e começa a se deteriorar. Como resultado, o cabo pode derreter, e, em casos mais graves, o risco de incêndio aumenta substancialmente.
Teste Prático: O Que Acontece Quando Se Usa um Disjuntor de 40A com um Cabo de 1,5mm²?

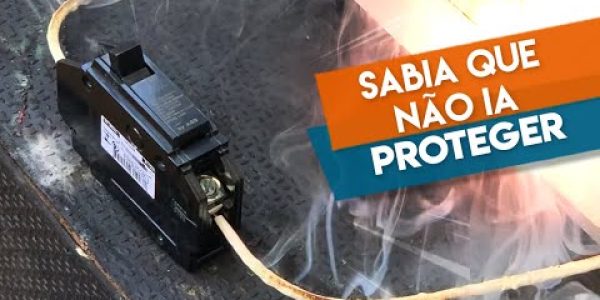

Para ilustrar melhor o perigo desse mau dimensionamento, fizemos um teste prático. Ligamos um cabo de 1,5mm² a um disjuntor de 40A e observamos o que acontece. Ao passar uma corrente de 40 amperes pelo cabo, a temperatura do mesmo subiu rapidamente para além dos 130°C em apenas três minutos. O isolamento do cabo começou a inchar e a liberar fumaça. O disjuntor não desarmou porque sua capacidade é muito maior do que a corrente suportada pelo cabo, expondo o circuito a riscos graves.
Esse experimento demonstra de forma clara que o uso de disjuntores com capacidade muito superior à dos cabos é perigoso e irresponsável. O cabo continuou a aquecer, deformando-se cada vez mais, até que, eventualmente, poderia ter rompido ou causado um incêndio.
Curso de Eletricista: Necessidade de Qualificação para Trabalhadores
Diante desse cenário, é essencial que os trabalhadores da área elétrica sejam devidamente capacitados para realizar instalações seguras e de acordo com as normas. Um curso de eletricista é fundamental para garantir que os profissionais saibam identificar e corrigir erros de dimensionamento, como o uso de disjuntores incompatíveis com a fiação.
Cursos de eletricista abordam tópicos como:
- Leitura e interpretação de esquemas elétricos.
- Dimensionamento de cabos e disjuntores.
- Normas de segurança para instalações elétricas.
- Técnicas para evitar sobrecarga e curto-circuito.
Investir em qualificação profissional não apenas aumenta a segurança das instalações elétricas, mas também valoriza o trabalhador, que passa a dominar as melhores práticas do setor.
Perguntas Frequentes
O que acontece se eu usar um disjuntor de 40A em um cabo de 1,5mm²?
O cabo superaquecerá e poderá derreter o isolamento, causando risco de curto-circuito e incêndio. O disjuntor de 40A não desarmará, pois foi dimensionado para uma corrente muito maior do que a suportada pelo cabo.
Qual é o disjuntor adequado para cabos de 1,5mm²?
O disjuntor ideal para proteger cabos de 1,5mm² deve ter capacidade máxima de 15A, conforme orientado pela NBR 5410.
Posso usar cabos de 1,5mm² em qualquer tipo de instalação?
Não. Cabos de 1,5mm² são indicados para circuitos de baixa corrente, como iluminação. Para aparelhos de alta potência, é necessário utilizar cabos com seções maiores.
Quais são os riscos de mau dimensionamento de disjuntores e cabos?
Os principais riscos são o superaquecimento dos cabos, derretimento do isolamento, curto-circuitos e incêndios.
O que devo fazer se encontrar um disjuntor superdimensionado em uma instalação?
Substitua imediatamente o disjuntor por um de capacidade adequada ao cabo utilizado ou procure um eletricista qualificado para realizar a correção.
Por que a qualificação é importante para eletricistas?
A qualificação garante que o profissional tenha o conhecimento necessário para realizar instalações seguras e em conformidade com as normas, prevenindo acidentes e problemas nas instalações elétricas.
Conclusão
O uso incorreto de um disjuntor de 40A para um cabo de 1,5mm² é uma prática perigosa que compromete a segurança da instalação elétrica. Seguir as normas técnicas e garantir o dimensionamento correto dos cabos e disjuntores é essencial para evitar riscos como curto-circuitos e incêndios. Além disso, investir na capacitação de eletricistas é uma medida fundamental para assegurar que os profissionais do setor estejam preparados para identificar e corrigir erros de instalação, promovendo a segurança e o bem-estar de todos.
