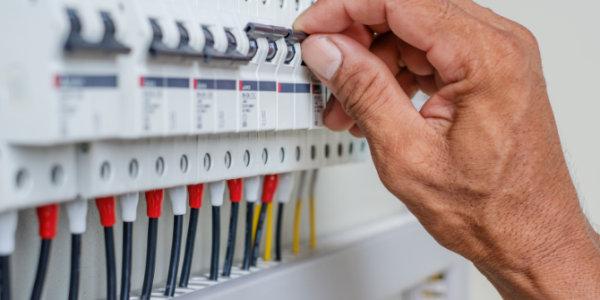

Em qualquer instalação elétrica, seja ela residencial ou industrial, a segurança deve ser, indiscutivelmente, a prioridade máxima. Nesse contexto, um dos principais dispositivos para garantir a proteção de vidas e patrimônios é o disjuntor.
Certamente, você já se perguntou o que ele faz exatamente, como funciona sua mecânica interna ou até mesmo como escolher o modelo certo para sua casa.
Sendo assim, neste guia completo, vamos abordar tudo o que você precisa saber sobre disjuntores, desde os tipos existentes até as normas de instalação e dimensionamento. Além disso, vamos desmistificar as diferenças entre os padrões e te ajudar a não errar na hora da compra.
O que é um disjuntor?
Primeiramente, podemos definir o disjuntor como um dispositivo eletromecânico essencial nas instalações elétricas. Ele é o responsável direto por proteger o sistema contra dois grandes vilões: os curtos-circuitos e as sobrecargas.
Sempre que ocorrem problemas na rede, o disjuntor atua como um “guarda-costas”, desligando automaticamente o circuito para evitar danos maiores, como incêndios graves e choques elétricos fatais.
Para esclarecer melhor:
- Curto-circuitos ocorrem quando fios com cargas elétricas opostas entram em contato direto, gerando uma elevação extrema e instantânea de temperatura. Isso é extremamente perigoso.
- Sobrecarga, por outro lado, acontece quando muitos aparelhos são conectados a uma mesma tomada ou circuito, ultrapassando a capacidade dos cabos.
Além de proteger a instalação automaticamente, o disjuntor também serve como um interruptor de segurança para desligar manualmente a energia, facilitando manutenções, como a simples troca de uma lâmpada ou de um chuveiro.
Como funciona o disjuntor?
No que tange ao seu funcionamento interno, os disjuntores modernos possuem dois mecanismos principais de proteção que trabalham em conjunto:
- Proteção contra curtos-circuitos (Magnética): Utiliza uma bobina que atua como um eletroímã. Imediatamente quando ocorre um curto, a corrente aumenta de forma explosiva, gerando um campo magnético que dispara o mecanismo de desligamento instantâneo.
- Proteção contra sobrecargas (Térmica): Baseia-se em um elemento bimetálico (duas lâminas de metais diferentes). Conforme a corrente passa acima do limite por um tempo, o calor faz o metal dilatar e curvar, acionando o desarme mecânico.
Dessa forma, esses mecanismos garantem que o disjuntor interrompa a energia automaticamente, protegendo tanto a fiação quanto as pessoas.
Vale ressaltar que existem diferenças cruciais dependendo do tipo de corrente. Por exemplo, você sabe se um disjuntor CA funciona em CC? Essa é uma dúvida técnica importante, pois a forma como o arco elétrico é extinguido muda drasticamente entre Corrente Alternada e Contínua.
Tipos de disjuntores e suas aplicações
Os disjuntores variam muito em função de suas aplicações. Conhecer essas diferenças é vital para a segurança.
Disjuntor Monopolar
Este modelo é indicado para circuitos monofásicos, geralmente de iluminação e tomadas simples de 127V. O disjuntor monopolar atua interrompendo apenas uma fase. Se você quiser se aprofundar nas especificações deste componente, recomendo a leitura do nosso artigo exclusivo sobre disjuntor monopolar.
Disjuntor Bipolar
Utilizado em circuitos que exigem maior potência ou tensão 220V (fase-fase), como chuveiros elétricos. Ele desliga simultaneamente as duas fases.
Aqui, cabe um alerta de segurança muito importante: Jamais faça improvisos. Muitos eletricistas “criativos” tentam substituir um disjuntor bipolar por dois monopolares. Isso é proibido por norma. Para entender o risco real dessa “gambiarra”, leia nosso post onde testamos se é possível usar 2 disjuntores monopolares ou um bipolar.
Disjuntor Tripolar
Ideal para sistemas trifásicos, comuns em indústrias ou residências de alto padrão com redes 220V ou 380V. Ele secciona as três fases ao mesmo tempo.
Disjuntor Diferencial Residual (DR)
Além dos disjuntores comuns (termomagnéticos), existe o dispositivo focado em proteger a vida humana contra choques elétricos por fuga de corrente. Este é o Disjuntor DR. Enquanto o disjuntor comum protege o fio, o DR protege você. O uso de ambos é obrigatório segundo a norma.
Padrões de Disjuntores NEMA e DIN: Entenda as Diferenças
Ao chegar na loja de materiais elétricos, você vai se deparar com dois padrões: NEMA (o “preto”, antigo) e DIN (o “branco”, moderno).
Para facilitar seu entendimento, preparamos um vídeo completo comparando os dois. Assista abaixo para ver o teste prático:
Disjuntores NEMA
O padrão NEMA (americano) é robusto, mas tecnologicamente ultrapassado para residências. Eles ocupam mais espaço e possuem uma capacidade de interrupção e precisão térmica inferior aos modelos atuais.
Disjuntores DIN
Por outro lado, o padrão DIN (europeu) é o mais utilizado hoje no Brasil. Eles são compactos, modulares e possuem uma resposta muito mais rápida e precisa contra sobrecargas e curtos. Consequentemente, em qualquer projeto novo ou reforma, a recomendação é sempre optar pelo padrão DIN.
Como dimensionar um disjuntor corretamente?
Esta é a parte onde a maioria dos erros acontece. Dimensionar o disjuntor não é apenas “colocar um forte para não cair”.
Se você colocar um disjuntor com amperagem muito alta para um cabo fino, o cabo pode derreter e pegar fogo sem que o disjuntor desarme. Portanto, o disjuntor serve para proteger o cabo, e não o equipamento.
Para dominar esse cálculo, sugerimos fortemente a leitura do nosso guia sobre como dimensionar disjuntor geral. Confira também, este vídeo onde ensinamos como dimensionar disjuntores:
Além disso, existem dúvidas específicas que confundem até profissionais, como a relação entre corrente e bitola do fio. Explicamos detalhadamente um caso prático no artigo sobre o uso de disjuntor de 40A para cabo 16mm.
Resumo para dimensionamento:
- Corrente nominal: Deve ser menor que a capacidade de condução do cabo e maior que a corrente do equipamento.
- Curva de atuação:
- Curva B: Para cargas resistivas (chuveiros, lâmpadas incandescentes).
- Curva C: Para cargas indutivas (motores, ar-condicionado, micro-ondas).
A importância da qualificação: NR-10
Lidar com eletricidade não é brincadeira. Para garantir uma instalação correta e, acima de tudo, segura, é essencial que os profissionais possuam qualificação adequada.
A norma regulamentadora que cuida da segurança em eletricidade é a NR-10. Todo eletricista que se preze precisa ter esse curso atualizado. Se você quer entender a fundo o que essa norma exige, veja nossa página sobre NR-10.
Além disso, um profissional certificado sabe não apenas instalar, mas projetar a segurança. Investir em formação técnica é a única forma de proteger vidas e patrimônios.
Quer se qualificar agora mesmo? Conheça o curso de NR 10 online da Engehall e esteja preparado para o mercado.
Perguntas frequentes
O que é um disjuntor e para que ele serve? Basicamente, é um dispositivo de segurança que desliga automaticamente a energia em caso de curtos ou sobrecargas.
Qual a diferença entre NEMA e DIN? O NEMA é o padrão antigo (preto), maior e menos sensível. O DIN é o padrão moderno (branco), compacto e modular, sendo muito mais seguro e preciso.
Preciso de um eletricista para trocar um disjuntor? Sim, definitivamente. Mexer no quadro de distribuição envolve riscos de choque elétrico e arco voltaico. A contratação de um profissional qualificado é indispensável.
Conclusão
Escolher o disjuntor certo vai muito além de ir à loja e pedir “uma peça de 20 amperes”. É necessário analisar o tipo de carga, a bitola do fio e o padrão de instalação.
Portanto, seguindo as normas da ABNT NBR 5410 e as recomendações apresentadas neste artigo, você garantirá uma instalação elétrica eficiente e segura por muitos anos.
