Instalar Wallbox em Casa: O Guia Definitivo de Segurança, Preço e Riscos (Não Ignore Isso!)

Escrito por Marlon Pascoal
Engenheiro Eletricista e de Segurança do Trabalho
CREA-MG 172.438/D  ·  Atualizado em outubro/2026

Para instalar um wallbox em casa com segurança, o carregador precisa de um circuito exclusivo saindo do quadro de distribuição, com cabo dimensionado para a corrente e para a distância, disjuntor próprio, DR de 30 mA (no mínimo Tipo A), DPS e aterramento funcionando. Antes de tudo, é preciso confirmar se o padrão de entrada aguenta a carga extra: um wallbox de 7 kW em 220 V puxa cerca de 32 A por horas seguidas. A instalação deve ser feita por eletricista qualificado, seguindo a NBR 5410 e a NBR 17019, a norma específica para recarga de veículos elétricos.

Comprar um carro elétrico resolve a conta do combustível, mas cria uma pergunta que muita concessionária deixa para depois: a instalação elétrica da sua casa aguenta carregar esse carro todos os dias?

Instalar um wallbox não é como ligar uma geladeira na tomada. O carregador exige a potência máxima do circuito por várias horas seguidas, e é justamente essa carga contínua que expõe cabo fino, conexão frouxa e proteção errada. Este guia mostra o que precisa existir antes, durante e depois da instalação, tanto para quem vai contratar quanto para o eletricista que vai executar.

O que é um wallbox e por que não usar a tomada comum?

Wallbox virou sinônimo de carregador de parede. Tecnicamente, é uma estação de recarga em corrente alternada: ela fica fixa na parede, recebe energia por um circuito próprio vindo do quadro e conversa com o carro para liberar a corrente com segurança. O carregador portátil que vem no porta-malas faz o mesmo papel, mas ligado a uma tomada, com potência bem menor.

Um detalhe que pouca gente sabe: quem define a velocidade real da recarga em corrente alternada é o carregador de bordo do carro, não só o wallbox. Se o carro aceita no máximo 7 kW, um wallbox de 22 kW não vai carregar mais rápido. Confira essa informação no manual antes de escolher o equipamento e o tipo de ligação.

Carga contínua: o ponto que pouca gente considera

A tomada de casa foi pensada para uso intermitente: liquidificador, secador, ferro de passar. O carro elétrico é uma carga contínua, puxando a corrente máxima do circuito por horas. É como correr uma maratona em velocidade de tiro curto: se o cabo, a tomada ou as conexões estiverem no limite, o calor se acumula até derreter isolamento.

Se a ideia for começar com uma tomada dedicada em vez do wallbox, os cuidados são parecidos e estão no guia de tomada para carro elétrico.

O que é preciso para instalar wallbox em casa

Este é o checklist que separa uma instalação normativa de uma gambiarra cara. Vale para o eletricista conferir o próprio serviço e para quem contrata saber o que perguntar.

1. Padrão de entrada e carga disponível

Antes de pensar no carregador, olhe para o medidor. Um wallbox residencial costuma acrescentar cerca de 7 kW à demanda da casa em ligações monofásicas ou bifásicas, e até 22 kW em ligações trifásicas. Se o padrão não comporta esse acréscimo, é preciso pedir aumento de carga à concessionária e, às vezes, trocar o padrão de entrada. Veja como fazer essa conta em padrão de entrada de energia e como dimensionar o disjuntor geral.

2. Circuito exclusivo e cabo dimensionado

O wallbox precisa de um circuito só dele, saindo do quadro, sem dividir linha com chuveiro, forno ou tomadas. Para ter uma ideia de corrente: um wallbox de 7 kW em 220 V trabalha perto de 32 A. A bitola do cabo depende dessa corrente, da forma de instalação e da distância entre o quadro e a garagem: trecho longo gera queda de tensão, e o carregador passa a desarmar ou aquecer. Use a tabela de cabos elétricos como referência e faça o cálculo de queda de tensão quando o percurso for grande.

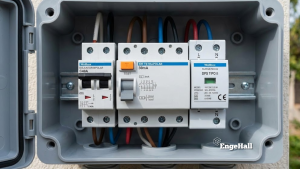

3. Proteções: disjuntor, DR e DPS

O ponto que mais gera dúvida é o DR. Durante a recarga pode surgir fuga em corrente contínua, que o DR Tipo AC não enxerga. Por isso, a proteção contra esse tipo de fuga precisa existir em algum lugar: ou o próprio wallbox tem detecção interna de fuga CC de 6 mA (confira no manual, costuma aparecer como RDC-DD), ou o DR instalado no quadro deve ser Tipo B. Para entender os tipos, veja o guia completo do disjuntor DR.

Opinião do especialistaMarlon Pascoal Pinto · CREA-MG 172.438/D

“O carro elétrico expõe instalação que funcionava no limite. Chuveiro e geladeira ligam e desligam; o carregador puxa corrente alta por horas seguidas. Conexão frouxa, borne mal apertado e cabo subdimensionado que nunca deram problema começam a aquecer. Por isso, antes do wallbox, eu reviso o quadro e as conexões do caminho todo, não só o ponto novo.”

Aterramento: o carro sabe quando ele não existe

Muitos carros elétricos e wallboxes verificam o aterramento antes de liberar a recarga. Se o terra estiver ausente ou com resistência alta, o painel mostra erro de carregamento e a recarga simplesmente não começa. Não adianta improvisar: ligar o terra no neutro pode até fazer o carregador funcionar, mas deixa a carcaça sujeita a ficar energizada se o neutro se soltar.

O aterramento precisa ser funcional e, de preferência, seguir o esquema TN-S, com condutor de proteção separado do neutro em toda a instalação. Para aprofundar: como fazer o aterramento residencial, esquema de aterramento TN-S e como medir a resistência de aterramento. Em casas e prédios com estrutura adequada, o aterramento estrutural também é uma alternativa eficiente.

Passo a passo: como é feita a instalação do wallbox

É este o processo que você deve esperar ver na sua casa, independentemente de quem fizer o serviço:

1. Vistoria técnica: análise da carga disponível, do padrão de entrada, do quadro e do local onde o carro fica.
2. Dimensionamento: definição de cabo, proteções, percurso e da necessidade de aumento de carga ou de quadro auxiliar.
3. Infraestrutura: instalação de eletrodutos, aparentes ou embutidos, com proteção mecânica adequada na garagem.
4. Cabeamento: passagem de fases, neutro (quando houver) e condutor de proteção, sem emendas dentro do eletroduto.
5. Montagem das proteções: disjuntor, DR e DPS dedicados ao circuito do wallbox.
6. Fixação e configuração: wallbox fixado na parede e corrente máxima configurada conforme o circuito, por chave interna ou aplicativo.

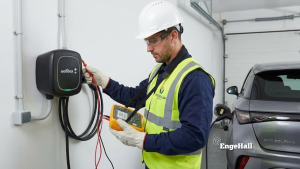

7. Comissionamento: medição de tensão e de aterramento, teste do DR e recarga real acompanhada.

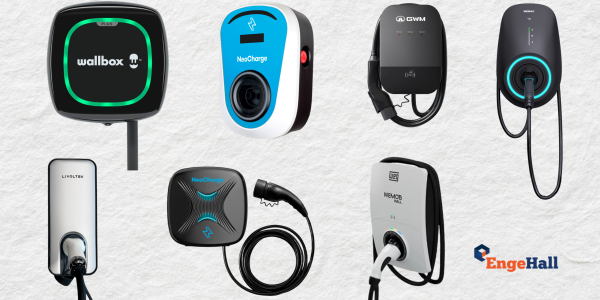

Wallbox da BYD, GWM e outras marcas: o que muda na instalação?

Muitas montadoras entregam ou vendem o wallbox junto com o carro, e é comum a busca por como instalar o wallbox da BYD, da GWM ou da Geely. A boa notícia é que a infraestrutura é a mesma: circuito exclusivo, cabo dimensionado, disjuntor, DR, DPS e aterramento. O que muda de uma marca para outra é o que está no manual do equipamento:

• Potência e tipo de ligação aceitos (monofásico, bifásico ou trifásico).
• Corrente máxima configurável e como ajustá-la, por chave interna ou aplicativo.
• Proteções internas, principalmente se o wallbox já tem detecção de fuga em corrente contínua.
• Condições de garantia, que podem exigir instalação feita por profissional habilitado ou por rede indicada pela marca.

Antes de contratar, leia o manual e confirme com a concessionária se existe alguma exigência para manter a garantia do carregador.

Wallbox em 127 V, 220 V ou trifásico: qual ligação usar?

Qual tensão chega na sua casa depende da concessionária da região. Na dúvida, a vistoria do eletricista resolve isso logo no início.

Wallbox em condomínio: o que é exigido

Em prédio, a instalação mexe com área comum e com a demanda de energia do edifício, então o caminho é mais formal:

• Autorização do condomínio: converse com o síndico antes de comprar o equipamento. As regras variam conforme a convenção e a legislação local.
• Projeto elétrico com responsável técnico: com ART, quando assinado por engenheiro, ou TRT, quando assinado por técnico habilitado.
• Avaliação da demanda do prédio: vários carros carregando ao mesmo tempo podem exceder a capacidade da entrada coletiva.
• Medição do consumo: o circuito pode sair do medidor da própria unidade ou de uma solução de medição individual definida pelo condomínio.

O que influencia o valor da instalação

O valor da instalação de wallbox varia muito de uma casa para outra. Os fatores que mais pesam são:

• Distância entre o quadro e a garagem, porque cabo de cobre de bitola maior custa caro.
• Obra civil, como quebrar parede, passar tubulação enterrada ou atravessar áreas comuns.
• Adequação do padrão de entrada, quando é preciso aumentar a carga junto à concessionária.
• Projeto e responsável técnico, obrigatórios em condomínio.
• Estado do quadro e do aterramento existentes, que às vezes precisam ser refeitos antes.

Para ter referência de valores de serviços elétricos, consulte a tabela de preços de eletricista 2026. Para a sua casa, o caminho é pedir orçamento depois da vistoria.

Quem pode instalar wallbox?

O wallbox é instalado por um eletricista com conhecimento de dimensionamento, proteções e das normas NBR 5410 e NBR 17019. Não existe uma profissão separada de instalador de wallbox: é um serviço de elétrica que exige mais critério, porque a carga é alta e contínua. Em condomínio, entra também o responsável técnico pelo projeto.

Se você é eletricista, a recarga de veículos elétricos é um serviço que tende a crescer junto com a frota. Dominar disjuntores, DR e aterramento é o ponto de partida.

Central de dúvidas sobre wallbox

Posso instalar o wallbox sozinho?

Não é recomendado. A instalação envolve circuito novo saindo do quadro, dimensionamento de cabo e proteções, aterramento e, às vezes, aumento de carga na concessionária. Erro nesse serviço aparece como aquecimento, desarme ou risco de incêndio. O indicado é contratar um eletricista qualificado.

Posso ligar o wallbox em 127 V?

Em geral, não. A maioria dos wallboxes trabalha em 220 V ou em ligação trifásica. Em casas com ligação bifásica 127/220 V, o wallbox é ligado entre duas fases, em 220 V. Em ligação monofásica 127 V, normalmente é preciso mudar o tipo de ligação junto à concessionária.

Quantos amperes precisa um wallbox de 7 kW?

Em 220 V, um wallbox de 7 kW trabalha com cerca de 32 A. O cabo, o disjuntor e o DR do circuito são dimensionados a partir dessa corrente, considerando também a distância entre o quadro e a garagem.

Qual DR usar no wallbox?

DR de 30 mA, no mínimo Tipo A. O Tipo AC, comum em quadros residenciais, não é adequado. Se o wallbox não tiver detecção interna de fuga em corrente contínua de 6 mA, o DR do quadro deve ser Tipo B. Confira essa informação no manual do carregador.

O wallbox funciona sem aterramento?

Normalmente não. Muitos carros e carregadores verificam o aterramento antes de liberar a recarga e exibem erro quando ele está ausente ou com resistência alta. Além disso, sem terra, o risco de choque ao tocar no carro ou no carregador aumenta.

Preciso de projeto para instalar wallbox em condomínio?

Sim. Em prédio, a instalação afeta a área comum e a demanda do edifício. É preciso autorização do condomínio e projeto elétrico com responsável técnico: ART quando assinado por engenheiro, TRT quando assinado por técnico habilitado.

Como instalar o wallbox da BYD?

A infraestrutura é a mesma de qualquer wallbox: circuito exclusivo, cabo dimensionado, disjuntor, DR, DPS e aterramento. O que muda está no manual: potência, tipo de ligação, corrente configurável, proteções internas e condições de garantia. Confirme com a concessionária se há exigência para manter a garantia.

Tomada ou wallbox: qual escolher?

A tomada dedicada com o carregador portátil é mais simples, mas a recarga é lenta. O wallbox recarrega em poucas horas e é o indicado para uso diário. Nos dois casos, o circuito deve ser exclusivo, com proteções e aterramento corretos.

Preciso aumentar a carga na concessionária?

Depende da carga que a casa já tem e da potência do wallbox. Se o padrão de entrada não comporta o acréscimo, é preciso pedir aumento de carga e, às vezes, trocar o padrão. A vistoria do eletricista responde isso antes de qualquer compra.

Quem instala wallbox?

Um eletricista com conhecimento de dimensionamento, proteções e das normas NBR 5410 e NBR 17019. Não existe uma profissão separada de instalador de wallbox. Em condomínio, também é necessário um responsável técnico pelo projeto.

Conclusão: carro elétrico pede instalação à altura

A recarga de veículos elétricos virou um novo capítulo da elétrica residencial, e ele exige mais critério do que ligar um aparelho comum. Circuito exclusivo, cabo certo, DR adequado, DPS e aterramento não são excesso de zelo: são o que separa uma recarga tranquila de um cabo aquecendo dentro da parede.

Para quem vai contratar: a segurança da família e a garantia do carro dependem de quem faz o serviço. Se precisar de ajuda para encontrar um profissional, comece pelo nosso guia de eletricista perto de mim.

Para eletricistas: é um serviço que pede estudo de proteções e de normas, e quem domina esse conteúdo sai na frente.
